机加工 CostingManager

要显示机加工 CostingManager，在机械加工零件中，单击机加工成本计算 （工具工具栏）或工具 > SolidWorks 成本计算 > 机加工成本计算。

自定义操作

生成自定义操作

能让您在机加工模板中生成额外的操作以增加成本计算。

成本/时间显示

	显示成本	显示制造零件的每个操作的成本。
	显示时间	显示制造零件的每个操作所需的时间。

设置

Setup 文件夹包含与制造设置相关联的成本，例如设置机器加工大批量零件。制造零件的每个操作都需要设置成本。设置成本取决于在机器上设定零件所需的时间。设置成本包括每小时的机械成本，因为在设置过程中不能使用机器，且设定零件需要花费劳力成本。如果设置成本位于机加工模板中，则可以通过成本计算工具进行识别。

Setup 文件夹可以拥有在模板中为库特征或自定义特征所定义的设置成本。此外，该文件夹还可以将所有切割、碾磨和钻孔设置成本分组到相应的设置操作。对于切割、碾磨和钻孔设置成本，假设通用的总操作成本为 5%，即用时间量减去此特征材料乘以劳力和机器成本。

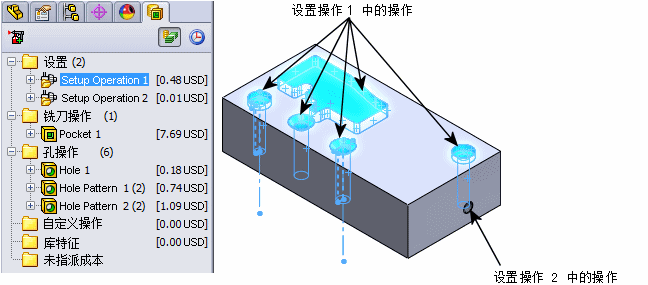

例如，如果在要碾磨的零件的顶面有一个袋套，则应在 Mill Operations 文件夹中列举该袋套，并在 Setup 文件夹的 Setup Operation 文件夹中列举其设置。应将共享同一操作方向的所有特征放在同一 Setup Operation 文件夹中。例如，将位于顶面的袋套和孔放在一个 Setup Operation 文件夹中，同时将位于右侧面的面操作和孔分组到另一个 Setup Operation 文件夹中。

展开 Setup 文件夹，将指针停留在设置成本 上方以查看如何计算成本。

设置成本是每个零件的成本。

您可以将单个设置成本拖放到 Setup 文件夹中的不同设置操作，或者可以将它们放在新的设置操作中。

切割路径

切割路径是 2D 机加工操作的工具路径，例如激光、水注或将要遵循的等离子切割。在开始作为平板配料的零件中，默认情况下需要使用 2D 机加工操作对任何通过孔、切割或外部边界几何体的切割进行切割，从而为这些特征生成切割路径。

Cut Path 文件夹包含：

• 零件所需的切割数
• 要使用的切割方法
• 每次切割的成本

按以下方法计算每次切割的成本：

成本 = 切割长度 * 机加工模板中每单位长度的成本

展开 Cut Path 文件夹，将指针停留在切割路径 上方以查看如何计算成本。选择一个切割路径，以高亮显示模型中的几何形状。

铣刀操作

Mill Operations 文件夹包含类如袋套、面和倒角碾磨等的操作。

可以使用材料移除率 (MRR) 来计算碾磨操作。展开 Mill Operations 文件夹，将指针停留在铣刀操作上方以查看如何计算成本。选择一个铣刀操作，以高亮显示模型中的几何形状。

孔操作

Hole Operations 文件夹包含要生成孔所需的钻孔和螺纹操作。从机加工模板中选择适当的钻孔和螺纹大小以便最适合零件中的孔。如果该模板中没有适当的钻孔和螺纹大小，将会显示一个警告图标 。您可以通过编辑机加工模板以及添加适当的钻孔和螺纹大小来纠正警告。

可以使用钻孔和螺纹的材料移除率 (MRR) 来计算孔操作。展开 Hole Operations 文件夹，将指针停留在孔操作上方以查看如何计算成本。选择一个孔操作，以高亮显示模型中的几何形状。

自定义操作

Custom Operations 文件夹包含成本计算工具无法自动识别的所有操作。可以计算自定义操作成本作为与整个零件、零件重量、特定零件面、零件边线、单次冲程操作或时间相关联的成本。

例如，如果要涂刷零件，则您可以指派成本以涂刷整个零件或零件的特定面。如果涂刷特定面，包括每个面积的成本，例如要涂刷零件的每平方英寸的美元。

您可以在机加工模板中设定自定义操作，并自动或手动应用操作。

此外，您还可以在无需编辑模板的情况下通过单击 CostingManager 中的生成自定义操作 来生成自定义操作。

文件夹中的每个项目都拥有选定的操作名称和选择类型。

将指针停留在自定义操作上方以查看用于计算成本的公式。

库特征

Library Features 文件夹包含零件中的所有库特征。按照在机加工模板中所定义的每个特征的成本来计算每个项目的成本。

将指针停留在库特征 上方以查看用于计算成本的公式。

未指派成本

No Cost Assigned 文件夹包含以下特征：

• 成本计算工具没有识别
• 尚未在机加工模板中定义
• 拥有零成本

如果将特征成本设定为零，应将该特征移动到此文件夹。如果在 No Cost Assigned 文件夹中将成本指派给某个特征，则应将该特征移动到相应的文件夹，并以斜体显示且带有一个星号以表示覆盖。如果为其指派成本的特征不是切割路径、铣刀操作、孔操作或库特征，则应将该特征指派到 Custom Operations 文件夹。
