在打开的零件中单击厚度分析 （工具工具栏），或单击工具、厚度分析。
在 PropertyManager 中的分析参数下：
为目标厚度 设定一数值。
选择显示薄区。
在颜色设置下：
设定颜色范围：
选择全色范围以在厚度比例中显现的各种颜色显示零件。
-或-
清除选择全色范围，然后单击编辑颜色以目标厚度颜色和最小厚度颜色的不同色调显示零件。
选取一厚度比例显示选项：
连续。使用渐变范围。
离散。使用色段的离散数。设定一个值。
（可选）在性能/精度下：
如果零件为多实体零件，在图形区域中选择一实体。厚度分析每次只可在一个实体上进行。实体名称出现在供分析的实体 之下。
在图形区域中选择面只在所选实体上进行厚度分析。面的名称出现在供当地分析的面 之下。
将分辨率滑杆移动以调整为结果所用的颜色精度。高分辨率设置可需要更长时间来计算结果。
单击计算。

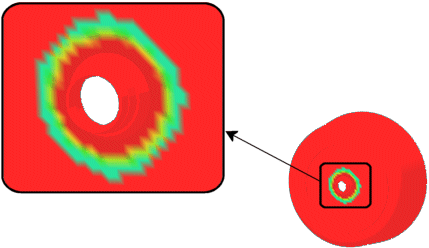

零件以各种深浅色调显示，指示不同的厚度。
在零件上拖动指针，查看工具提示所显示的厚度值。
选择显示厚区。
为厚区限制设定一数值以定义厚度范围的上限。
如有必要，选择将边角作厚度为零处理 将零件锐角当作薄区而予以忽略。所有边角都视为厚度一致。
清除选择全色范围，然后单击编辑颜色以目标厚度颜色和厚区限制颜色的不同色调显示零件。
使用厚度分析实用程序可以确定零件的不同厚度。
欲显示零件的薄区:
欲显示小于及大于特定厚度范围的零件区域：
