您可以插入圖塊至文件中。
開啟圖塊。 列出目前在 FeatureManager(特徵管理員)中的圖塊文件。
瀏覽。 讓您找出現有的圖塊來插入至目前的文件中。
連結至檔案。 選擇來使對原始檔案所做出的變更會傳遞至圖塊的所有副本中。

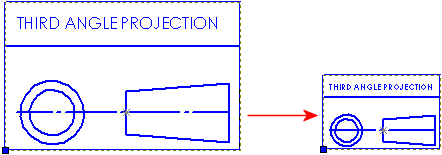

圖塊比例 。 變更您插入圖塊的預設大小。 圖塊副本是相對於其插入點來縮放的。
圖塊旋轉 。 變更您插入圖塊處的角度。 正的值將圖塊逆時針旋轉。 圖塊副本是相對於其插入點來旋轉的。
導線及圖層僅使用在工程圖文件中。
圖塊導線有一錨點（固定於圖塊）及附著點（附著於模型或工程圖頁的尾端）。 當您加入一條導線至圖塊副本中時，根據預設其會固定於插入點上。 您可在圖塊內任意拖曳導線錨點。
導線 。
無導線
直導線
彎折導線
箭頭樣式。 請選擇一個樣式。
圖層 。 對有命名圖層的工程圖。
圖塊 PropertyManager
零件及組合件中的圖塊
