幾何公差屬性
當您產生幾何公差符號時指定下列屬性。
要設定幾何公差的屬性，執行下列之一：
符號
選擇一個符號。
|
|
|
|
|
|
|
真直度
|
平坦度
|
真圓度
|
圓柱度
|
線條輪廓
|
|
|
|
|
|
|
|
曲面輪廓
|
平行
|
垂直
|
角度
|
圓偏轉度
|
|
|
|
|
|
|
|
完全偏轉
|
位置
|
同心度
|
對稱
|
無
|
材料狀況
選擇一個材料狀況。 游標必須在公差或第一、第二、或第三方塊中才能插入一個材料狀況。
只有適合於所選符號的材料狀況才可以使用。
|
|
|
|
|
直徑
|
球形直徑
|
最大材料條件
|
|
|
|
|
|
最少材料條件
|
不管特徵的大小
|
相切平面
|
|
|
|
|
|
自由狀態
|
統計資料
|
投影公差
|
|
|
|
|
|
正方形
|
不相等丟棄的輪廓
|
|
高度
如果您按一下投影公差
，請在高度中輸入一個投影公差區域 (PTZ)。
公差
為公差 1 及公差 2 輸入公差值。
基本單位公差
您可以在基本單位上套用平坦和直的公差。 您可以在公差值之後加入正斜線 (/) 再輸入每單位區域或每單位長度準則來套用基本單位公差。
第一、第二、第三
為第一、第二、及第三基準輸入基準名稱及材料條件的符號。
框架
產生其他的框架。 您可以依需要設定任意數量的框架。 使用框架方塊來在框架間移動。 您一次在對話方塊中只能看到兩個框架。

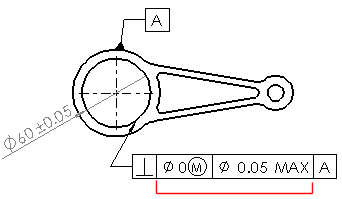

複式型態框架
合併兩框架的符號。
介於兩點間
如果公差值是套用到兩點或兩個圖元間，請輸入點的標示。
