DimXpert 幾何公差選項
這些選項可設定以自動尺寸配置
工具來產生幾何公差配置時所使用的公差值和準則。
這些選項只會套用至您使用零件的 DimXpert 進行套用的幾何公差。 這些選項並不會影響預先存在的特徵、尺寸或公差。
|
套用 MMC 至大小的基準特徵。 定義當基準特徵為大小特徵時，是否要在基準欄位中放置 MMC 符號。
|
|
|
|
|
|
用做第一的基準: 形式 gtol。 設定要套用至第一基準特徵之表單公差的公差值。 當第一基準特徵為平面，且套用平坦度公差時，DimXpert 就會使用此選項。

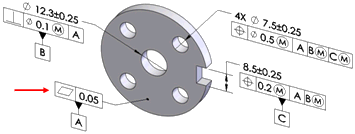

所顯示的尺寸配置是以自動尺寸配置工具使用基準 A 作為第一基準而產生的。 請注意，基準 A 已套用平坦度公差。
|
|
|
|
|
|
用做第二的基準: 方位或位置 gtol。 設定要套用至第二基準特徵之方向和位置公差的公差值。

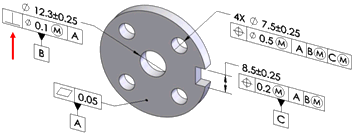

所顯示的尺寸配置是以自動尺寸配置工具使用基準 A 作為第一基準、基準 B 作為第二基準而產生的。 請注意，相對於基準 A，基準 B 套用的是垂直公差。
|
|
|
|
|
|
用做第三的基準: 方位或位置 gtol。 設定要套用至第三基準特徵之方向和位置公差的公差值。

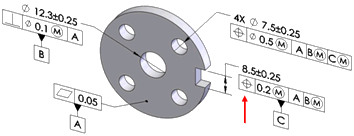

所顯示的尺寸配置是以自動尺寸配置工具使用基準 A 作為第一基準、基準 B 作為第二基準、基準
C
作為第三基準而產生的。 請注意，相對於基準 A 和 B，基準
C
套用的是位置公差。
|
|
基本尺寸
使用基本尺寸選項即可啟用或停用基本尺寸的產生作業，及選擇是否要使用連續或基準線尺寸配置。 此選項會套用至以自動尺寸配置、幾何公差、及重新產生基本尺寸指令所產生的位置公差。
|
|
當套用幾何位置公差至柱孔、錐孔、凹口、簡易直孔、及溝槽特徵時，大多數情況下都會自動產生基本尺寸。

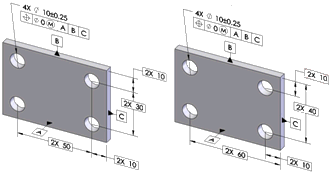

所顯示的是套用作為連續和基準線尺寸的一般基本尺寸範例。
|
連續 x00a0; 基準線
|
|
|
|
|

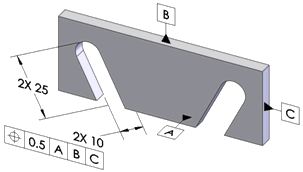

只有當基本尺寸是垂直放置於特徵軸或平面時，才會產生基本尺寸。 在顯示範例中，因為凹口彼此不平行、或不平行於任何基準基準面，所以沒有產生基本尺寸。
|
|
|
|
|
|
使用重新產生基本尺寸指令即可產生或修復給定幾何位置公差的基本尺寸配置。
例如，如果您加入或移除鑽孔來修改複製排列，基本尺寸配置可能不會依需要而同時更新。 執行此指令即可修復基本尺寸配置。 當您執行指令時，根據您在工具、選項、文件屬性、DimXpert、幾何公差、基本尺寸中的設定，DimXpert 會套用基準線或連續尺寸配置。
|
|
|
|
|
連續。 在平行的複製排列特徵之間產生連續尺寸。 當特徵不平行時，就會使用基準線尺寸。
套用至鑽孔複製排列的連續尺寸
|
|
|
|
|
|
基準線。 產生可套用至任何複製排列的基準線尺寸，無論彼此之間的方向為何。 在本例中，複製排列內的特徵並不平行。
|
|
位置
定義在產生位置公差時所使用的公差值和準則。
|
|
在 MMC。 在幾何型態框架的公差 1 元件中放置 MMC（最大材料條件）符號（適用的話）。
|
|
|
|
|
|
複材。 產生合成位置公差。
|
|
|
|
|
|
清除合成以產生單一分割的位置公差。
|
|
|
|
|
曲面輪廓
定義在產生曲面輪廓公差時所使用的公差值和準則。
複材。 產生合成輪廓公差。
|
|
|
|
|
|
清除合成以產生單一分割的輪廓公差。
|
|
|
|
|
偏轉
定義在產生偏轉公差時所使用的公差。 只有當自動尺寸配置 零件類型是車削，且公差類型是幾何時，才會產生偏轉公差。
|
