個別 DimXpert 特徵類型

個別特徵類型

定義

支援的特徵

範例

集合

由兩個或更多個製造特徵所組成的群組。

全部

組成零件週邊的特徵已結合成一個集合特徵。

當您需要同時套用曲面輪廓公差以設定一組特徵或曲面時，集合就非常好用。

複合圓柱

一組擁有相同半徑的同軸圓柱。 例如，位於此零件頂端的兩個圓柱面。

圓柱

複合基準面

一組共平面的基準面。 例如，位於此零件右側的四個面。

飛機

複合鑽孔

一組擁有相同半徑的同軸鑽孔。 例如，由此零件之溝槽分割開的兩個內部圓柱面。

簡易直孔

個別特徵類型

定義

支援的特徵

範例

複製排列

一組擁有相同類型（鑽孔、溝槽、凹口等）和大小參數的 DimXpert 特徵。

這些特徵通常與共用的尺寸和公差相關聯。 例如，將直徑尺寸和幾何位置公差套用至鑽孔複製排列。

• 導角

• 柱孔

• 錐孔

• 圓柱

• 圓角

• 凹口

• 簡易直孔

• 狹槽

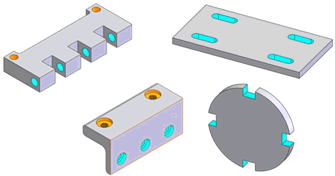

簡易直孔、柱孔、溝槽和凹口複製排列特徵

連結的複製排列

以 SW 建模特徵為基礎且與該特徵維持關聯的 DimXpert 複製排列。

如果您變更模型設計特徵，連結到模型設計特徵的 DimXpert 複製排列特徵就會自動加以更新。

在 DimXpertManager 中透過連結圖示 即可辨識連結的複製排列。

溝槽複製排列 1 是有連結的複製排列，但溝槽複製排列 2 不是。

支援的建模特徵：

• 導角

• 環狀複製排列

• 伸長除料

• 圓角

• 異型孔精靈

• 直線複製排列

• 鏡射

• 簡易直孔

假設模型上方有四個小型鑽孔，以下是會與不會導致連結複製排列的範例。

連結：

• 將四個鑽孔的模型設計為單一異型孔精靈或簡易直孔特徵。

• 四個鑽孔的模型設計為使用單一除料伸長，其草圖只包含 x00a0; 4 個圓圈

• 單一異孔型精靈或簡易直孔特徵後面接著直線或環狀複製排列

未連結：

• 零件為一個輸入的本體

• 整個零件的模型設計為使用單一草圖和伸長特徵
