鑽孔標註

鑽孔標註工具會將從動直徑尺寸加入至由異型孔精靈或環狀除料特徵所產生的鑽孔上。

您可以在工程圖中使用孔標註。 如果您更改了模型中的一個鑽孔尺寸，則標註將自動更新。

當您使用異形孔精靈產生鑽孔時，孔標註會使用異形孔精靈的資訊。 異形孔精靈類型的預設格式是儲存在<安裝目錄>\ solidworks\lang\<chinese>\calloutformat.txt。 第二個檔案，即calloutformat_2.txt，是一個簡化的版本。 您可以 編輯 任何一個檔案。 如果您要使用第二個檔案，必須將檔案重新命名為 calloutformat.txt，也就是 SolidWorks 軟體參考的檔案。 您可以在工具、 選項、系統選項、 檔案位置 中設定鑽孔標註格式檔案預設資料夾的位置。

如果直線或環狀複製排列中的鑽孔是在異形孔精靈中產生，副本數會包括在鑽孔標註中。 在 JIS 標準中，您可以變更副本數量指示符為 "x" 或 "-"。

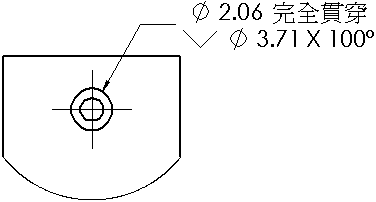

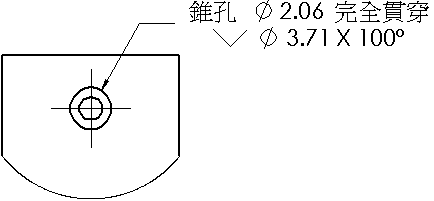

鑽孔標註的範例：

鑽孔的軸必須垂直於工程圖頁。

在工程圖中加入孔標註：

1. 按一下註記工具列上的孔標註 ，或按一下插入、註記、孔標註。

   指標的形狀變為。

2. 按一下鑽孔的邊緣，然後在圖面中按一下來放置孔標註。

   孔標註被插入且 尺寸 PropertyManager 出現。 孔標註包含一個直徑符號 及孔直徑的尺寸。 如果知道鑽孔的深度，孔標註也會包含一個深度的符號 及深度的尺寸。 如果鑽孔是在異形孔精靈中產生，孔標註包含其他的資訊（例如，錐孔的尺寸或鑽孔副本數量）。

3. 在尺寸 PropertyManager 中編輯標註。

   您可指定精度、選擇箭頭樣式、或加入文字。 不過，您應該保留鑽孔的尺寸或符號及鑽孔類型。

   如果鑽孔是由異形孔精靈所產生的，您也可以按一在尺寸 PropertyManager 中的變數來存取標註變數 以插入孔標註。

   如果您將孔標註附加至 ANSI 英吋標準的 推拔孔中，而目前工程圖的單位是毫米，孔鑽直徑及鑽孔深度會使用 mm，但螺紋描述會維持使用指定的 ANSI 英吋大小。 您可能會要使用標註變數對話方塊中的其他變數來取代螺紋的描述。

4. 重複步驟 2 到步驟 4 來插入其他的孔標註，然後按一下確定 。

5. 您可以用不同的格式來顯示尺寸，方法是在尺寸上按右鍵，按一下顯示選項，然後按一下一個選項：顯示成直徑、顯示成半徑、顯示成線性、顯示括弧、或顯示成檢查尺寸。



編輯孔標註的屬性︰

修改孔標註來包括公差：

1. 選擇一個孔標註。

2. 在 PropertyManager 中，選擇一個公差類型 。

3. 依需要為 最大極限公差 及 最小極限公差 輸入值。

4. 按一下確定 。

由幾何或異型孔精靈定義

在異形孔精靈與幾何定義之間切換：

1. 用右鍵按一下孔標註並選擇顯示選項、由幾何定義。

2. 要回到異形孔精靈的定義，用右鍵按一下孔標註，然後選擇顯示選項、由異型孔精靈定義。

   只有當鑽孔是使用異形孔精靈產生時，才能使用這些功能表。

副本指示符

您僅可以為 JIS 標準變更副本數量指示符為破折號或 "x" 。

變更副本數量的指示符：

1. 在文字編輯器中開啟 calloutformat.txt。 檔案通常是位在 <安裝目錄>\solidworks\lang\<chinese>。

2. 在檔案中：

   1. 在檔案的頂端，請確定 NO-NUMBER-OF-INSTANCES 之前有一個星號 (*)。

   2. 尋找 JIS 的部份。 在該部分的開端處，設定 JIS-COUNT-DELIMITER 為破折號或 "x"：

      • JIS-COUNT-DELIMITER=-

3. 請確定 calloutformat.txt 檔案是被在檔案位置中的鑽孔標註格式檔案所參考。

手動定義標準

手動定義導出鑽孔標註標準：

加入多折導線至鑽孔標註中
