中心線註記

中心線是在工程圖中標示圓心及描述幾何大小的註記。

您可以自動或手動插入中心線到工程視圖中。 SolidWorks 軟體會避免重複的中心線。

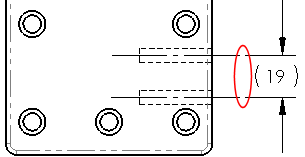

如果您標註尺寸至一中心線，會自動縮短延伸線。

自動插入中心線到工程視圖中：

1. 在工程圖文件中，按一下選項 、文件屬性、尺寸細目。

2. 在視圖產生時自動插入下，選擇中心線。

3. 按一下確定。

4. 插入一個工程視圖。

   中心線自動出現在所有適當的特徵中。

如果模型是在大型組合件模式 中，即使選擇了此選項，中心線也不會被自動插入 ，或如果零組件的數量超過了大型組合件的閥值，即使選擇了此選項，中心線也不會被自動插入。

手動插入中心線：

1. 在工程圖文件中，按一下中心線 （註記工具列）， 或按一下插入、註記、中心線。

   中心線 PropertyManager 出現。

   注意：您可以先選擇工具或者先選擇圖元。

2. 選擇下列之一︰

• 兩條邊線（平行或非平行）

• 在工程視圖中的兩條草圖線段（除了不規則曲線）

• 一個面（圓柱、圓錐、環面、或掃出）

• 在圖面中的視圖

• FeatureManager(特徵管理員)中的一個特徵、零組件、或工程視圖

3. 按一下確定 。
