在繪圖中顯示隱藏或排除的本體

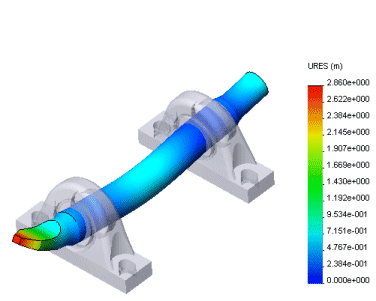

描繪含有隱藏或排除本體的組合件之結果時，只要適當控制隱藏或排除本體的透明度而以半透明色彩顯示，您可以檢視完整組合件關聯中呈現出其他零組件的結果。

在展示的繪圖中顯示隱藏的本體：

1. 在含有一或多個隱藏零組件的組合件文件中，描繪所需的結果。

2. 用右鍵按一下繪圖圖示，並選擇設定 。

設定 PropertyManager 出現。

3. 選擇顯示隱藏的本體。

4. 在顯示隱藏的本體之下，選擇：

   • 半透明 (單一色彩)。以您所選的單一色彩顯示所有的隱藏零件。您可以拖曳滑桿來調整透明度。

   • 半透明 (零件色彩)。以隱藏零件的塗彩模式色彩顯示。您可以拖曳滑桿來調整透明度。

5. 按一下 。

在展示的繪圖中顯示排除的本體：

1. 在含有一或多個排除的本體的組合件文件中，描繪所需的結果。

2. 用右鍵按一下繪圖圖示，並選擇設定 。

設定 PropertyManager 出現。

3. 選擇顯示排除的本體。

4. 在顯示排除的本體之下，選擇：

   • 半透明 (單一色彩)。以您所選的單一色彩顯示所有的排除零件。您可以拖曳滑桿來調整透明度。

   • 半透明 (零件色彩)。以排除零件的塗彩模式色彩顯示。您可以拖曳滑桿來調整透明度。

5. 按一下 。
