線路設計組合件的零件表
當您為路線組合件產生 BOM（零件表）時，您可以選擇將每個唯一的管路切割長度做為單獨項次列出的範本。此範本同時會根據指定的模型組態屬性來分配零件檔案名稱。
否則，插入與編輯 BOM 的操作與在其他類型的組合件工程圖中相同。
您可以將 BOM 加入至一線路設計組合件中，或加入至線路設計組合件的所選工程視圖中。
您可以在工程圖中插入以表格為基礎的零件表或 以 Excel 為基礎的零件表，但不能同時使用兩者。
在您將 BOM 包括在組合件或工程視圖中之前，產生線路設計組合件 BOM 的範本。
為路線組合件或所選工程視圖產生以表格為基礎的零件表：
-
按一下插入、表格、零件表。
-
在零件表 PropertyManager 中，於表格範本（例如，bom-standard.sldbomtbt）之 下選擇一個範本。
-
設定其他的選項然後按一下
。
-
在圖面中按一下以放置表格。
將欄位加入零件表︰
-
在 BOM 表格的欄位上按右鍵，然後選擇插入、欄位左方或欄位右方。
-
為欄類型選擇一個欄類型。
-
從清單中選擇一個屬性，例如路線屬性之下的 SW管路長度。
-
按一下 。
欄會以所選屬性的值來群組。
為所選路線組合件工程視圖產生以 Excel 為基礎的 BOM：
-
按一下以 Excel 為基礎的零件表
（表格工具列上），或按一下插入、表格、以 Excel 為基礎的零件表。
-
在選擇零件表範本對話方塊中，瀏覽至 <安裝目錄>\lang\<chinese>，然後選擇 Piping BOM Template.xls。
-
在零件表對話方塊中選擇選項，然後按一下確定。
零件表包括管路組合件的特別欄位：
-

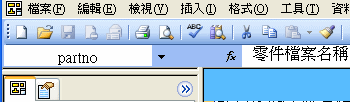

零件名稱欄顯顯示模型組態特定的屬性 SWbompartno（線路設計零件樣本在設計表格中包含此屬性）。
-
接頭的每一個模型組態有不同的零件名稱。
-
從同一原材料中切割出來的所有路線線段使用相同的零件名稱。
-
各個不同長度的切割管路段使用 SW管路長度的屬性單獨列出，其長度顯示在切割長度欄位中。
如果您在 Excel 中編輯範本，請不要為任何預設的欄位編輯名稱方塊中的文字。
您可以在 Piping BOM Template 中產生自訂的欄位。例如，您可以為屬性 SW肘管角度（肘管零組件的角度）產生一個欄位。
詳細資訊請參考零件表 - 自訂屬性。
請注意，在此範本中含有隱藏的欄位，請不要顯示、編輯、或刪除這些隱藏的欄位。
