產生鈑金零件的工程圖
當產生您鈑金零件的工程圖時，會自動產生平板型式。鈑金零件的工程圖可以同時包含彎折鈑金零件的視圖。
您可以產生鈑金平板型式的 *.dxf 檔案而無需產生工程圖。
產生平板型式的工程圖︰
-
開啟您要加入至工程圖中的鈑金零件。
-
按一下從零件/組合件中產生工程圖  （在標準工具列上），然後按一下確定來開啟工程圖頁。
-
選擇一個格式或按一下確定來使用預設的格式。
-
從視圖調色盤中，拖曳平板型式到工程圖頁中。
bsp; 您可以在比例之下選擇使用自訂比例並輸入一個值來調整工程視圖的大小。
|
|

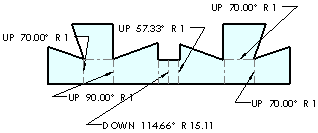

顯示平板型式及鈑金彎折註解。您可以在文件屬性 - 鈑金中設定彎折註解的選項。
|
|
-
按一下確定  。
如果您要切換在平板型式中額外特徵的抑制狀態，請產生
零件平板型式的模型組態，然後為其選擇工程視圖。
|
切換鈑金彎折註解的顯示狀態︰
-
選擇平板型式的工程視圖來顯示工程視圖 PropertyManager。
-
按一下更多屬性。
-
在視圖屬性標籤中，清除顯示鈑金彎折註解。
您也可以在FeatureManager(特徵管理員)中的工程視圖
上按右鍵，然後選擇屬性。
切換彎折線的顯示狀態︰
隱藏彎折線，同時隱藏鈑金彎折註解。
-
在 FeatureManager(特徵管理員)中，展開工程視圖來顯示平板型式特徵。
|
-
展開平板型式特徵，在彎折線上按右鍵，並選擇顯示或隱藏。
|
|
切換彎折區域線的顯示狀態︰
-
在工程圖頁的工程視圖中按右鍵。
|
-
選擇相切面交線、顯示相切面交線或移除相切面交線。
- 或 -
選擇相切面交線、相切面交線型式來在指定文件的線條型式中顯示彎折區域線。
如果彎折區域線未出現，回到零件視窗並在 FeatureManager(特徵管理員)中用右鍵按平板型式。選擇編輯特徵，然後清除合併面。您可以要重新計算工程圖才能看到相切面交線。
|
