格式化工程圖中的尺寸

尺寸調色盤在您插入或選擇尺寸時出現，讓您輕易變更尺寸的屬性與格式。您可以在調色盤中變更公差、精度、樣式、文字及其他格式屬性，而無需使用 PropertyManager。

色彩

根據系統預設，模型的尺寸以黑色顯示。這包括零件或組合件文件中呈藍色的尺寸 (例如伸長深度)。根據預設，參考尺寸為灰色，並且顯示在括弧中。您可以在 工具 > 選項 > 系統選項 > 色彩 中指定各種不同類型尺寸的色彩，並在 工具 > 選項 > 文件屬性 > 尺寸標註 中指定加入預設括弧。

箭頭

尺寸已選取時，其箭頭上會出現圓形控制點。按一下箭頭控制點時 (有兩個控制點的尺寸則按一下其中一個)，箭頭會向外或向內反轉。用右鍵按一下控制點時，會出現箭頭樣式清單。您可以使用此方法個別更改任何尺寸箭頭的樣式。

反轉箭頭	變更箭頭樣式

隱藏及顯示線

要隱藏尺寸線或尺寸界線，請用右鍵按一下該線，然後選擇隱藏尺寸線或隱藏界線。要顯示隱藏線，請用右鍵按一下尺寸或顯示的線，然後選擇顯示尺寸線或顯示界線

。

半徑及直徑顯示

您可以將尺寸變更為直徑、半徑或線性顯示。在螢幕上的半徑或直徑尺寸上按右鍵，然後選擇：

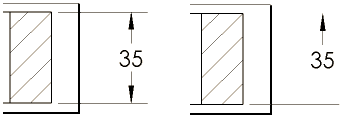

顯示成直徑。此處顯示的範例沒有第二箭頭。按一下使用文件預設第二箭頭來顯示兩個箭頭。	顯示成半徑	顯示成直線。設定尺寸為線性樣式 (僅適用於直徑尺寸)。

只有在首次產生尺寸時，您才能透過按滑鼠右鍵直接選擇上述選項。如果之後要編輯尺寸，請用右鍵按一下尺寸並選擇顯示選項，然後選擇上述選項。

傾斜

插入或選擇尺寸時，控制點即會出現，您可以透過拖曳尺寸來傾斜尺寸界線。

選擇

您可以按一下尺寸的任意處（包括尺寸及界線和箭頭）來選擇尺寸。

隱藏及顯示尺寸

您可以使用註記工具列或檢視功能表上的隱藏/顯示註記 來隱藏及顯示尺寸。也可以用右鍵按一下尺寸，然後選擇隱藏來隱藏尺寸。您也可以隱藏及顯示在註記視角中的尺寸。要顯示尺寸名稱，請按一下 檢視 > 尺寸名稱 或 隱藏/顯示項次 > 檢視尺寸名稱 (在「立即檢視」工具列上)。
