開啟工程圖時，如果尺寸自前次儲存工程圖後已變更，變更的尺寸會強調顯示。要查看變更的尺寸，您必須先在 SolidWorks 2012 或之後的版本中儲存零件或組合件和工程圖。儲存包含變更尺寸的工程圖並關閉之後，變更尺寸的強調顯示狀態會重設。
 |
 |
| 變更之前 |
變更之後 |
開啟強調顯示時，下列變更會在工程圖中強調顯示：
- 導致基本號碼值變更的模型變更
- 公差類型或值已在模型中變更的已輸入尺寸
- 其加入括弧或檢查尺寸發生變更的已輸入尺寸
- 尺寸文字 (預設為 <DIM>) 發生變更的已輸入尺寸

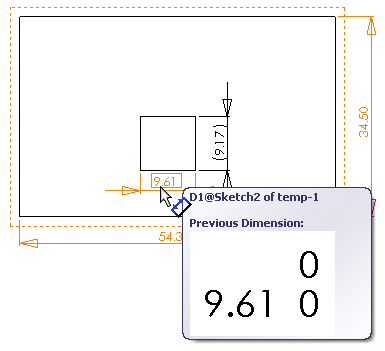

要使用此強調顯示功能，您必須先在 SolidWorks 2012 或之後的版本中儲存零件或組合件及相關工程圖。重新開啟工程圖時，強調顯示的變更便會出現。若您移動至變更的尺寸上方，工具提示將顯示先前的尺寸。
|
變更的尺寸
|
|
變更的公差
|
