在開啟的零件中，按一下厚度分析 （工具工具列），或按一下 工具、厚度分析。
在 PropertyManager 中的分析參數之下：
設定目標厚度 的值。
選擇顯示薄的區域。
在色彩設定之下：
設定色彩的範圍：
選擇全彩範圍來以在厚度等級中不同的色彩來顯示零件。
- 或 -
清除全彩範圍，然後按一下編輯色彩來以目標厚度色彩及 最小厚度色彩的不同色調顯示零件。
選擇一個厚度比例顯示選項：
連續。使用漸層的範圍。
離散。使用一個色帶的離散數字。設定一個值。
（選擇性使用）在效能/精確度之下：
如果零件是一個多本體零件，請選擇圖面中的一個本體。厚度分析一次只能在一個本體上執行。本體的名稱出現在分析的本體 之下。
在圖面中選擇面以僅在所選的圖元中執行厚度分析。面的名稱出現在局部分析的面 之下。
移動解析度的滑動桿來調整使用在結果中的色彩精度。較高的解析度設定需要較長的時間來計算結果。
?
按一下計算。

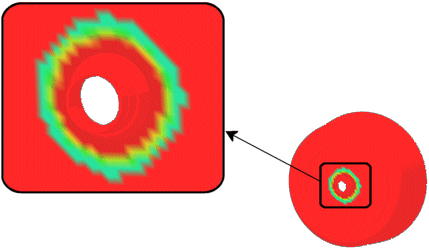

零件以不同的色調顯示，來表示不同的厚度。
在零件上拖曳游標來檢視工具提示所顯示的厚度值。
選擇顯示厚的區域。
為厚的區域限制設定一個值來定義厚度範圍的上限。
如果需要，請選擇將角落視為零厚度 來將零件的尖銳角落視為薄件忽略。所有的角落被視為有一致的厚度。
清除全彩範圍，然後按一下編輯色彩來以目標厚度色彩及厚區域限制的色彩的不同色調顯示零件。
使用厚度分析工具程式來決定一個零件間的不同厚度。
顯示零件薄的區域：
顯示零件中小於或大於指定厚度範圍的區域：
