評估鈑金零件的成本

在此程序中，您會執行 Sheet Metal Costing 來判斷製造鈑金零件的成本。這個程序對製造商相當有用。

1. 開啟 install_dir\samples\whatsnew\costing\costing.sldprt。

   一個鈑金零件隨即出現。



2. 按一下 Sheet Metal Costing (工具工具列) 或工具 > SolidWorks Costing > Sheet Metal Costing。
3. 在 Sheet Metal Costing 工作窗格中的 Costing 範本 下方，選擇 sample_shm_metric_waterjet。

   Costing 範本包含您或您的製造供應商將用來製造零件的程序。而材料成本及大小、製造作業的成本及製造設置成本等資訊，皆可納入範本並加以自訂。此 Costing 範本是針對鈑金水刀切割所建立。

   Costing 工具會使用零件中的材料資訊來估計製造成本。

   Sheet Metal Costing 工作窗格會顯示每個零件的估計成本。

   Sheet Metal Costing 工作窗格項目	說明
   比較	Costing 工具會根據範本中的資料及圖面中的零件來計算零件的成本。
   分解	成本計算分解會顯示材料佔了總成本一定的百分比，而製造 (人工、機器時間及營運開銷) 則佔了總成本剩餘的百分比。

4. 在 Sheet Metal Costing 工作窗格的材料 下方，請留意：

   Sheet Metal Costing 工作窗格項目	說明	值
   類別	材料的類別，根據 SolidWorks 軟體中為零件所設定的材料。	鋼
   Name	根據 SolidWorks 軟體中為零件所設定的材料。	純碳鋼
   來自範本的厚度	範本中符合或最接近零件厚度的厚度值。若範本中沒有任何厚度值符合零件厚度，即會選擇範本中最接近的厚度值，並且以警告圖示 代表厚度有差異。	1.2100 mm
   材料成本	範本中以選擇的厚度定義的材料成本。	3.30

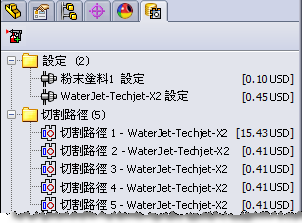

5. The 在 FeatureManager(特徵管理員)中的 CostingManager 顯示製造的特徵，例如零件中所辨識的彎折及切割路徑。在 CostingManager 中，留意以下項目：



   製造過程	說明
   設置	與製造設置相關的成本，例如設置機器以製造一個批次 (批量) 的零件。 展開設置 資料夾並將游標停放在設置成本 上，以查看成本計算的結果。
   切割路徑	針對水刀切割，總共找到五個切割路徑。 展開切割路徑 資料夾並將游標停放在切割路徑 上，以查看成本計算的結果。選擇一個切割路徑，以強調顯示模型中的幾何。
   彎折	辨識了若干彎折，包括一個褶邊在內。彎折是以每彎折的成本計算。
   特徵庫	辨識了零件中的特徵庫。
   自訂操作	粉末塗料是套用至此零件的一項自訂操作。在範本中，這項操作設置為套用至所有零件。
   無指定成本	Costing 工具未辨識或範本中未定義的任何項目。

6. 請保持此零件與 Sheet Metal Costing 工作窗格開啟，以便在下一個程序中繼續使用。
