產生爆炸視圖

您可以產生多本體零件的爆炸視圖。

1. 開啟install_dir\samples\whatsnew\Parts\weldment01.sldprt.



2. 按一下插入 > 爆炸視圖。
3. 在圖面中，選擇 Gusset2。



   在 PropertyManager 中的設定下，Gusset2 會出現在爆炸步驟的零組件 中。

   圖面中會出現三度空間參考，與模型的 X、Y 和 Z 軸對正。



   接著，請變更三度空間參考的對正。

4. 在三度空間參考的中心球體上按右鍵，然後按一下對正於。
5. 選擇支撐的窄面。





   藍色控制點會垂直對正選取的面。



6. 拖曳藍色控制點，向前移動支撐。

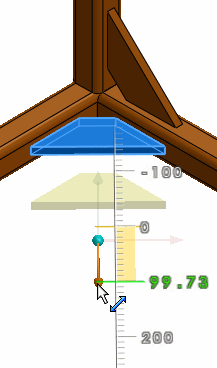

7. 如圖所示放置支撐。
