PropertyManager Kosmetické pole

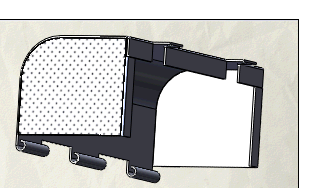

Prvek kosmetického pole umožňuje kosmeticky určit a zobrazit pole děr místo zobrazení mozaikových objemových modelů. Doba obnovy je podstatně zkrácena, protože geometrie pole je pouze kosmetická.

Kosmetická pole lze použít pouze na rovinné paralelní plochy.





Kosmetická pole lze zobrazit ve výkresech pomocí stínovaných pohledů při zapnutém režimu RealView.

Tvorba kosmetických polí:

  1. V podokně úloh vyberte záložku Vzhledy, prostředí a nálepky .

  2. Pod položkou Vzhledy klepněte na Různé, Pouze RealView vzhledy, poté poklepejte na kosmetické pole děr nebo jej přetáhněte do grafické plochy.

Je třeba předvybrat plochu pro ostatní Vzhledy. Předvýběr nefunguje pro kosmetická pole.

  1. V daném okně PropertyManager vyberte plochu pro Hranici výplně .

  2. Pod položkou Rozvržení pole

    1. Vyberte rozvržení.

    2. Nastavte možnosti rozteče.

    3. Výběrem hrany určete směr pole.

  3. Pod položkou Typy jádra:

    1. Vyberte typ jádra.

    2. Nastavte možnosti velikosti.

  4. Klepněte na .

Možnosti PropertyManager

Hranice výplně

Hranice výplně. Definuje oblast, která se má vyplnit polem. Můžete vybrat skici, rovinné křivky na plochách, plochy nebo rovnoběžné plochy. Použijete-li pro ohraničení skicu, možná budete muset vybrat směr pole.

Rozvržení pole

Tato funkce určuje rozvržení pole instancí uvnitř hranice výplně. Vyberte upravitelný tvar pro tvorbu pole. Instance pole jsou rozloženy soustředně od prvku jádra.

Přesazené. Vytvoří mřížku pro pole ve stylu perforace plechu.

Čtverec. Vytvoří čtvercové pole.

Nastavte tyto možnosti:

  • Rozteč instancí nebo . Nastaví vzdálenost mezi středy instancí.

  • Úhel pole . Nastaví střídavý úhel mezi řadami instancí, s počátkem ve vektoru, který se používá pro směr pole.

  • Rozteč smyček . Nastaví vzdálenost mezi smyčkami instancí (s použitím středů).

  • Směr pole nebo . Nastaví odkaz na směr. Pokud odkaz neurčíte, systém použije automaticky nejvhodnější odkaz (například nejdelší lineární hranu vybrané oblasti).

Typy jádra

Vyberte typ jádra pro tvorbu tvaru řezu. Zadejte možnosti velikosti a umístění.

  • Kružnice

  • Čtverec

  • Kosočtverec

  • Mnohoúhelník
