Kombinace těl

Kombinací několika objemových těl můžete vytvořit díl o jednom těle nebo několik vícetělových dílů.

Důrazně upozorňujeme na to, abyste nepoužívali funkci Kombinovat pro kombinaci svařovaných těl. Není možné vypočítat vždy přesně vlastnosti tabulky přířezů pro tělo vytvořené za použití funkce kombinovat.

Kombinaci několika objemových těl lze provést třemi způsoby:

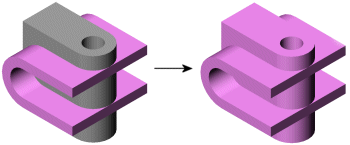

• Přidat. Kombinací objemů všech vybraných těl vytvoří jediné tělo.

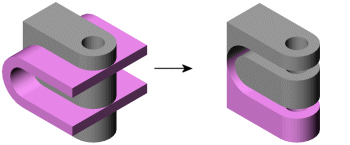

• Odečíst Odstraní z vybraného hlavního těla převislý materiál.

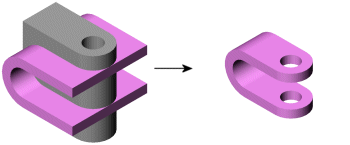

• Společný Odstraní všechen materiál, který se nepřekrývá.

Použití operace typu Přidat nebo společný:

1. Na panelu nástrojů Prvky klepněte na Kombinovat nebo vyberte položky Vložit, Prvky, Kombinovat.

   Zobrazí se PropertyManager Kombinovat1.

2. Ve skupině Typ operace klepněte na položku Přidat nebo Společný.

3. Ve skupině Těla ke spojení nebo složce FeatureManager Objemová těla vyberte v grafické ploše odpovídající těla.

4. Klepnutím na položku Zobrazit náhled zobrazte náhled prvku.

5. Klepněte na tlačítko OK .

Použití operace typu Odečíst:

1. Na panelu nástrojů Prvky klepněte na Kombinovat nebo vyberte položky Vložit, Prvky, Kombinovat.

   Zobrazí se PropertyManager Kombinovat1.

2. Ve skupině Typ operace klepněte na položku Odečíst.

3. V poli Hlavní tělo vyberte Objemové tělo v grafické ploše, které chcete zachovat, nebo vyberte tělo ze složky Objemová těla ve stromu FeatureManager.

4. Ve skupině Těla k odebrání vyberte těla, ze kterých chcete odstranit materiál pro Objemová těla .

5. Klepnutím na položku Zobrazit náhled zobrazte náhled prvku.

6. Klepněte na tlačítko OK .
