PropertyManager Vložit blok

Do dokumentu můžete vložit bloky.

Bloky k vložení

  • Otevřít bloky. Uvede seznam aktuálních dokumentů bloků ve stromu FeatureManageru.

  • Vyhledat. Umožňuje vyhledat existující bloky k vložení do aktuálního dokumentu.

  • Vytvořit odkaz na soubor. Výběrem se rozšíří změny provedené v původním souboru na všechny instance bloku.

Parametry

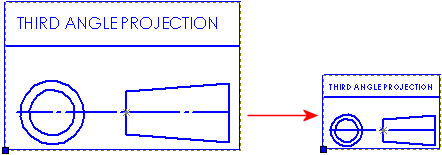

  • Měřítko bloku . Změní výchozí velikost vloženého bloku. Instance bloku jsou zvětšeny podle jejich bodu vložení.

  • Rotace bloku . Změní úhel, pod nímž daný blok vkládáte. Lladné hodnoty otočí blok proti směru hodinových ručiček. Instance bloku jsou otáčeny okole jejich bodu vložení.

Odkazová čára a Hladina se používají jen v dokumentech výkresu.

Odkazová čára

Vodící křivky bloku obsahují kotevní bod (konec ukotvený k bloku) a bod připojení (konec připojený k modelu nebo listu výkresu). Nově přidaná odkazová čára se automaticky přichytí v bodě vložení. Kotevní bod můžete přesunout na libovolné místo v bloku.

Odkazové čára

Bez odkazové čáry

Rovná odkazová čára

Lomená odkazová čára

Styl šipky. Vyberte styl.

Hladiny

Hladina . Pro výkresy s pojmenovanými hladinami.
