Můžete určit nastavení výkresů na úrovni dokumentu pro všechny kóty.

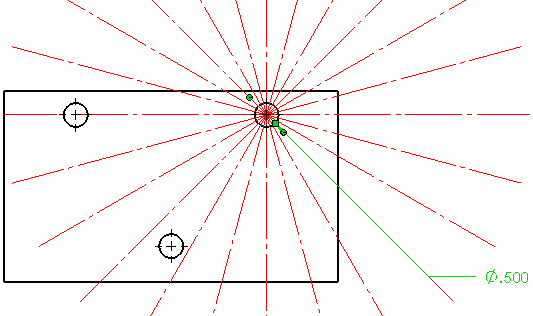

Kóty, které jsou vloženy pomocí příkazu Vložit popis modelu, DimXpert a jiných automatických způsobů, jsou umístěny do předdefinovaných pozic, které se paprskovitě rozbíhají v pohledu výkresu. V tomto dialogu nastavíte předdefinované pozice.
Zobrazte tento dialog ve výkresu klepnutím na
Možnosti
(základní panel nástrojů) a zvolte záložku Vlastnosti dokumentu a pak zvolte Kóty.
Text
| Písmo
|
Klepnutím upravíte písmo.
|
Kdykoliv změníte písmo kóty, aktualizuje se podle toho písmo na úrovni dokumentu pro každý typ popisu.
Duální kótování
| Zobrazení dvojích měr
|
Zvolte zobrazení kót v duálních jednotkách. |
| Zobrazit jednotky pro duální zobrazení |
Zvolte zobrazení jednotek pro druhou sadu kót. |
| Pozice hodnoty kóty |
Nahoru |
| Dolů |
| Vpravo |
| Vlevo |
Primární přesnost
 Přesnost jednotky
|
Zvolte pro hodnotu počet číslic za desetinnou čárkou. |
 Přesnost tolerance |
Zvolte pro toleranci počet číslic za desetinnou čárkou.
|
Sekundární přesnost
| Přesnost jednotky |
Vyberte ze seznamu pro hodnotu v sekundárních jednotkách počet číslic za desetinnou čárkou. |
| Přesnost tolerance |
Vyberte pro hodnoty tolerance pro sekundární jednotky počet číslic za desetinnou čárkou.
|
Procentuální velikost sdružené zlomkové kóty
Zalomené odkazové čáry
| Délka zalomení |
Zadejte délku narovnané části odkazové čáry. |
Šipky
| Velikost
|
Určete pole velikosti tří šipek.
|
| Zvolte Faktor s výškou kóty pro nový rozsah velikosti šipky podle výšky kóty vynášecí čáry. |
| Styl |
Vyberte styl ze seznamu a klepněte na tlačítko typu stylu kóty:
|
Velikost odsazení
| Velikost odsazení |

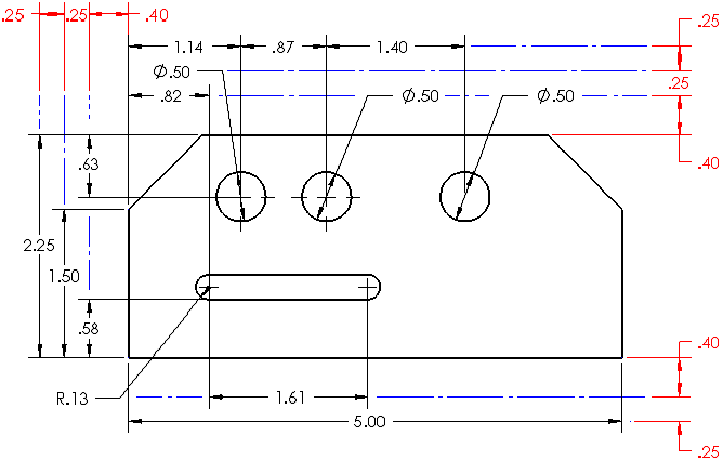

Nastaví vzdálenosti kóty od modelu a od každého následného umístění (jak je naznačeno červenými kótami níže). Vzdálenosti odsazení musí odpovídat hodnotám přiřazeným v poli Odsazení. Výchozí odsazení je 0,4 palců (10,16 mm) od hrany modelu a 0,25 palců (6.35 mm) mezi kótami.
|
| Mezery |
Zadejte hodnotu odsazení pro kóty od základny: - Mezi modelem a první vynášecí čárou kóty
- Mezi vynášecími čárami kóty
Tyto hodnoty také ovládají mezery mezi kótami které jsou od sebe a od hrany modelu odsazeny, při použití manipulátoru umístění kóty. |
| Rozvržení popisového pohledu |
Zvolte použití specifikace vzdáleností odsazení ze zobrazení popisu. Vymažte pro zadání mezer.
|
Přerušit vynášecí/kótovací čáry
| Mezera
|
Určete mezeru mezi přerušenými vynášecími a vodícími čarami.
|
 |
| Přerušit jen okolo kótovacích šipek |
Zvolte přerušení zobrazení pouze tehdy, když dojde k průniku čar a šipek.
|
Chcete-li čáry kóty přerušit, zvolte kótu a klepněte na Čáry přerušení v PropertyManageru. Čáry kóty budou přerušeny kolem čar v blízkosti. Pokud kótu posunete výrazně, nemusí dojít k přerušení kolem čar v blízkosti. Chcete-li zobrazení aktualizovat, zrušte výběr možnosti Čáry přerušení pro vybranou kótu a klepněte znovu na Čáry přerušení.

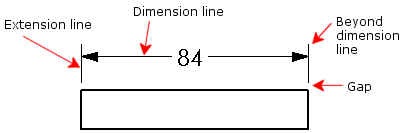

Vynášecí čáry
| Mezera
|
Určete vzdálenost mezi modelem a vynášecími čárami kóty. Tato hodnota také ovládá mezeru mezi vynášecími čarami a středovými značkami.
|
 |
| Přes kótovací čáru |
Určete délku vynášecí čáry za kótovací čáru.
|
Možnosti
| Počáteční nuly |
| Základní |
Počáteční nuly se objeví podle celkové normy skicování. |
| Zobrazit |
Nuly před desetinnými čárkami jsou zobrazeny. |
| Odstranit |
Počáteční nuly nejsou zobrazeny.
|
|
| Přebytečné nuly |
| Inteligentní |
Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO. |
| Základní |
Přebytečné nuly se objeví podle normy ASME Y14.5M-1994. |
| Zobrazit |
Přebytečné nuly se objeví podle počtu desetinných míst, která jste určili pod Jednotky. |
| Odstranit |
Přebytečné nuly nejsou zobrazeny.
|
|
| Zobrazit jednotky |
Tuto možnost vyberte, chcete-li ve výkresech zobrazit jednotky.
|
| Přidat závorky automaticky
|
Tuto možnost vyberte, chcete-li zobrazit kóty uvnitř závorek.
Nastavte barvu klepnutím na . V položce Nastavení barevného schéma vyberte Kóty, neimportované (řízené).
|
| Vystředit mezi vynášecími čarami |
Automaticky vystředí kóty mezi vynášecími čarami. Tato možnost také vybere Vystředit kóty  v PropertyManagerech, které obsahují možnost Vystředit kóty.
Při přetahování textu kóty mezi vynášecími čarami se text uchytí ve středu mezi vynášecími čarmi.
|
| Zahrnout předpony do tolerančního pole |
Přidá předponu textu v polích tolerance, když určujete předponu.
|
| Zobrazit duální základní kótu v jednom poli |
Tuto možnost vyberte, chcete-li v jednom základním poli tolerance zobrazit duální kóty.
|
| Zobrazit kóty jako přerušené v přerušených pohledech |
Vybrat oddělovací čáry pro přerušené pohledy.
|
| Úhel zachytávání odkazové čáry poloměru/průměru |
Změňte intervaly úhlu zachytávání používané při přetažení kót průměru, poloměru nebo zkosení podél radiálních pozic.
|
| Tolerance |
Klepnutím nastavte toleranci.
|
