Barva pozadí
Aplikace SolidWorks používá ve své grafické ploše modré gradientní pozadí. Ačkoli si můžete barvu pozadí v SolidWorks změnit, brzy zjistíte, že modrá působí v kombinaci se stínovanými modely a různými barvami označujícími stavy nejlépe.
POZNÁMKA: Prostředí můžete do modelů přetahovat také ze záložky
Podokna úloh
Vzhledy
v části Prostředí, a změnit tak barvu pozadí nebo vzhled modelu. Můžete také klepnout na Použít prostředí
na panelu nástrojů
Průhledné zobrazení
a vybrat prostředí.
|

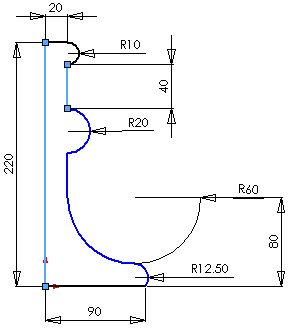

Ve skice jsou světle modrou barvou označeny entity, které byly vybrány. Modrá znázorňuje entity, které nejsou plně určené. Černé entity jsou plně určené. Počátek skici je vyznačen červenou barvou. Ostatní barvy stavů jsou žlutá, růžová a šedá.
|
|
|
Barvy se ve stínovaném režimu zobrazují nejlépe na modrém gradientním pozadí.
|
|
|
Listy výkresu mají barvu laminátu. Pohledy výkresu si můžete zobrazit v různých stínovaných režimech a režimech zobrazení čar.
|
|
Chcete-li nastavit jiné barvy, klepněte na Nástroje, Možnosti, Možnosti systému,
Barvy
.
Mezi položky, pro které můžete nastavit barvu, patří:
-
Pozadí pracovní plochy
-
Horní gradientní barva
-
Dolní gradientní barva
-
Výkresy, barva papíru
-
Výkresy, pozadí
-
Mřížka, hlavní
-
Popisy, importované
