Podokno manažera
Prostřednictvím levého panelu okna SolidWorks můžete řídit návrhy dílů a sestav, listy výkresu, vlastnosti, konfigurace a aplikace jiných dodavatelů. CommandManager umožňuje přístup k nástrojům SolidWorks.
strom FeatureManager®,
Ve stromu FeatureManager se zobrazují názvy prvků v pořadí, jak byly vytvořeny, pokud je nepřeuspořádáte. (Prvky můžeme považovat za součásti dílů.)
Ve stromu FeatureManager v sestavách jsou zobrazeny součásti (díly nebo podsestavy a jejich prvky), složka Vazeb a prvky sestavy.
Strom FeatureManager ve výkresech obsahuje pro každý list výkresu jednu ikonu. Pod každým listem vidíme ikony formátu listu a jednotlivých pohledů. Pod každým pohledem jsou díly a sestavy, které do daného pohledu patří.
|
|

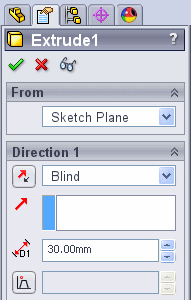

PropertyManager
Většina nástrojů pro skici, prvky a výkresy v aplikaci SolidWorks otevře PropertyManager v levém panelu. Tento PropertyManager obsahuje dostupné vlastnosti entity nebo prvku, takže zde můžete pohodlně zadávat vlastnosti, aniž by vám dialogové okno zakrývalo grafickou plochu.
|
|

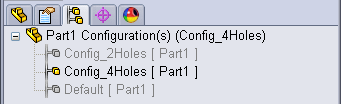

ConfigurationManager
S pomocí správce ConfigurationManager vytváříte, vybíráte a zobrazujete více konfigurací dílů a sestav.
|
|
DimXpertManager
DimXpertManager obsahuje seznam prvků tolerance definovaných pomocí
bsp;
nástroje DimXpert pro díly
. Zobrazuje také nástroje DimXpert používané pro kótování a tolerování v dílech. Tyto kóty a tolerance je možné
importovat
do výkresů.
|
|
DisplayManager
DisplayManager zobrazuje seznamy a poskytuje přístup ke vzhledům, nálepkám, prostředím, světlům a kamerám, které se používají v aktuálním modelu. Když je aktivován doplňkový modul PhotoView 360, nabízí okno DisplayManager příkaz Možnosti PhotoView.
|
|
Zobrazení manažerů
Mezi stromem FeatureManager, správci PropertyManager, ConfigurationManager a DisplayManager můžete přepínat klepnutím na záložky v horní části levého panelu v okně SolidWorks.
Můžete také tento panel rozdělit a zobrazit si více manažerů nebo více kopií stejného manažeru.

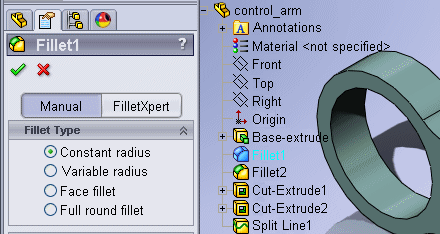

Ve správci PropertyManager si můžete klepnutím zobrazit také plovoucí strom FeatureManager.
|
|
