Spojka – pružná podpora

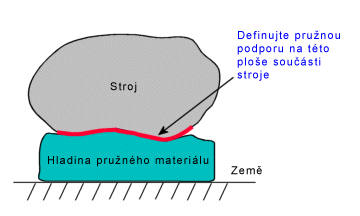

Pružná podpora definuje pružné spojení mezi vybranými plochami součásti nebo sestavy a zemí. Tato spojka odolává napětí a tlaku.

Typ

  • Plochy pro pružnou podporu . Rovinné nebo nerovinné plochy.

Tuhost

  • Jednotky .

  • Rozložená. Hodnota tuhosti na jednotkovou oblast. Ekvivalentní celková tuhost je rovna společné ploše průmětu vynásobené rozloženou tuhostí.

  • Součet. Hodnota celkové tuhosti. Celková tuhost je rovnoměrně rozložena na všechny vybrané plochy.

  • Normální. Tuhost kolmá k plochám.

  • Smyk . Tuhost v rovině ploch.

Nastavení značky

  • Upravit barvu. Určuje barvu značek.

  • Velikost značky . Určuje velikost značek.

  • Zobrazit náhled. Přepíná zobrazení značek spojek v grafické ploše.

Poznámky

  • Jsou dostupné pro statické studie, frekvenční studie a studie zborcení.

  • Rozložená tuhost v bodě na ploše představuje hustotu tuhosti přidružené k nekonečně malé ploše kolem bodu. Tečná tuhost v místě je pokládána za stejnou ve všech směrech tečných k ploše v bodě.

  • Pomocí elastických pružin simulujte pružná podloží a tlumiče rázů.
