Rezistence návrhu koutového svaru (Evropská norma)

Velikost svaru je určena podle Eurokódu EN 1993-1-8: 2002, odstavec 4.5.3.

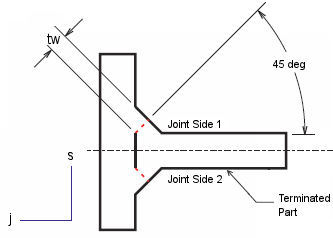

Tažné síly svaru jsou rozpuštěny do souřadnic svaru, jak je zobrazeno na obrázku. Oblast průřezu svaru se soustřeďuje do kořenu.

Metoda uvolňování svarového spojení
Metoda uvolňování přes průřez svaru
Pro příčné zatížení v souřadnicích svarového spojení Pro příčné zatížení v souřadnicích průřezu svaru

Síly přenášené jednotkou délky svaru jsou rozpuštěny do součástí rovnoběžných a příčných s podélnou osou svaru a kolmé a příčné na rovinu průřezu svaru.

Odpor koutového svaru je dostatečný, pokud jsou splněny oba následující vzorce:

kde:


  • fu je mezní pevnost slabšího spojeného dílu v tahu
  • w je odpovídající korelační koeficient podle této tabulky.
  • 2 je částečný koeficient bezpečnosti podle této tabulky.
  • je normálové napětí kolmé na svar
  • je smykové napětí (na rovině svaru) kolmé na osu svaru
  • je smykové napětí (na rovině svaru) rovnoběžné s osou svaru
  • je normálové napětí rovnoběžné s osou svaru. Není zahrnuto při ověřování odporu svaru.
