Dodržujte následující obecná pravidla pro umísťování vazebních referencí:
-
Do tvarovky trasy vložte dva odkazy vazby:
-

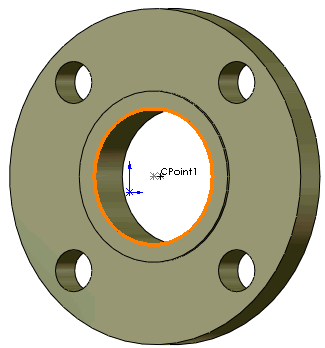

První odkaz vazby vložte jako jednu vazbu hrany, která se má použít spolu s Inteligentními vazbami, když vázaná součást nemá společný odkaz vazby.
Inteligentní vazby používají jen první odkaz vazby, proto se ujistěte, že vazba hrany je uvedena jako první.
-
Vložte druhý odkaz vazby pro vytvoření vazby mezi tvarovkou a součástmi, které mají odkazy vazby se stejným jménem a typem.
Použijte specifické typy vazeb - sjednocená a soustředná, spíše než výchozí vazby.
- Ke každému portu na dílech zařízení přidejte jeden odkaz vazby.
- Má-li zařízení několik otvorů, přidejte vazební reference ke všem nebo k žádným otvorům. Pokud otvory nemají žádné vazební reference, používají se Inteligentní vazby pro umístění dílu.
- Přidejte odkazy k součástem používaným na začátku a na konci trasy. Obvykle se jedná o příruby nebo elektrické konektory, ale mohou to také být přechodky a kolena.
- Vložte odpovídající odkazy vazby do elektrických konektorů a k jejich spojovacím dutinkám.
