Příklady deformace – bod
Abyste dosáhli různých výsledků, můžete kombinovat různé možnosti bodové deformace. Příklady v tomto tématu předvádějí jen některé z těchto možností. Podrobnosti o tom, jak se tyto možnosti ovlivňují vzájemně a na deformovaných modelech viz Možnosti deformace – bod.
Bodová deformace, která působí na menší oblast, se nemusí zobrazit, pokud používáte výchozí nastavení kvality obrázku. Chcete-li zvýšit kvalitu, klepněte na Nástroje, Možnosti, Vlastnosti dokumentu,
Kvalita obrázku
. Posuňte posuvník Rozlišení SHO/SHV stínované a v konceptové kvalitě doprava nebo vyberte možnost Optimalizovat délku hrany.
Deformace modelu s použitím bodu:
-
Klepněte na ikonu Deformovat
v panelu nástrojů Prvky nebo vyberte položky Vložit, Prvky, Deformovat.
-
V daném PropertyManageru pod položkou Typ Deformace vyberte Bod.
-
Pod položkou Bod deformace vyberte jednu z těchto entit v grafické ploše pro Bod deformace
:
-
Bod na ploše nebo rovině
-
Bod na hraně
-
Vrchol
-
Bod v prostoru
Příklady výběru Bodu deformace:
|
Bod na ploše nebo rovině
|
|

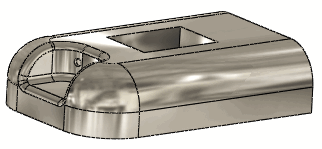

Počáteční díl
Bod na ploše je jednoduchá metoda pro rychlé provádění změn složitých modelů.
Bod na ploše je vhodný při provádění více iterací návrhu a přidávání změn složitých prvků do modelů.
|
|
|

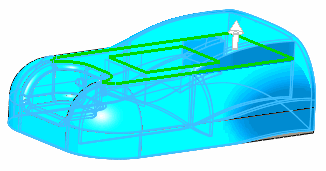

Vyberte bod na ploše nebo rovině. Směr otevření je kolmý k dané ploše.
|
|
|

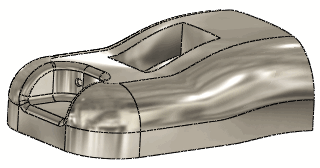

Výsledek deformace bodu na ploše
Všimněte si stupně změny, kterou lze provádět pomocí operace bodové deformace.
|
|
|
Bod na hraně
|
|
Počáteční díl
Použití bodu na hraně umožňuje předvídatelnější posouvání a umístění dané deformace.
|
|
|

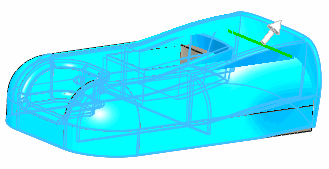

Vyberte bod na hraně. Směr otevření je vypočítán jako průměrná normála ze dvou přilehlých ploch.
Pokud posouváte bod podél hrany, střed deformace se bude posouvat s ním.
|
|
|

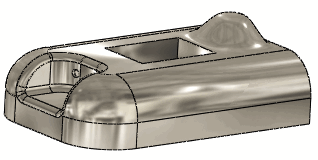

Výsledek deformace bodu na hraně
Deformace bod na hraně umožňuje provádění složitých a rychlých změn návrhu v libovolném typu modelu.
|
|
|
Bod na vrchol
|
|
Počáteční díl
Použití bodu na vrcholu je předvídatelnější způsob umístění deformace, když normála přilehlých povrchů tvoří požadovaný směr otevření.
|
|
|
Vyberte vrchol. Tento příklad používá vrchol žebra.
Směr otevření je průměrnou normálou všech přilehlých ploch.
|
|
|
Výsledek deformace bodu na vrcholu
|
|
|
Bod v prostoru
|
|
Zvolte bod v prostoru pro Bod deformace a vyberte jednu z následujících voleb pro Směr deformace:
-
hrana
-
čára skici
-
dva body nebo vrcholy
-
rovina
-
rovinná plocha
(Bod v prostoru a čára skici pro zobrazený směr)
|
|
|
Náhled dané deformace pomocí bodu v prostoru
V tomto případě je směr určen pomocí čáry skici.
Pokud vybraný bod leží v určité rovině, směr otevření je k ní kolmý.
|
|
|
Výsledek deformace pomocí bodu v prostoru
|
|
-
Když použijete bod v prostoru jako Bod deformace , vyberte lineární hranu, dva body nebo vrcholy, rovinnou plochu nebo rovinu jako Směr deformace.
U bodu na ploše, hrany nebo vrcholu stačí vybrat jen Směr deformace, abyste použili jiný směr než výchozí. V případě potřeby klepněte na Obrátit směr deformace
.
-
Zadejte hodnotu do pole Vzdálenost deformace
.
-
Pod položkou Deformovat oblast:
-
Zadejte hodnotu do pole Poloměr deformace
. Tato hodnota poloměru určuje sférický vliv kolem vybraného bodu.
|
Bodová deformace se znázorněním, jak hodnota Poloměru deformace kolem bodu ovlivňuje tvar.
Teoretická koule (červená šipka) reprezentuje hodnotu Poloměru deformace .
|
|
-
Vyberte možnost Oblast deformace, chcete-li deformaci omezit na oblast uzavřenou obvodem vybrané plochy.
Když zvolíte bod na ploše a vyberete možnost Oblast deformace, ve výchozím stavu deformaci omezíte na oblast uzavřenou obvodem vybrané plochy. Vyberete-li bod na hraně, vrchol nebo bod v prostoru, deformace není přímo ovlivněna možností Oblast deformace.
Při výběru Oblasti deformace můžete také vybrat možnost Pevné křivky/hrany/plochy a
Další plochy pro deformaci
.
Příklad toho, jak Oblast deformace ovlivňuje deformaci
|
Počáteční díl
|
|
|
Není zaškrtnuta možnost Deformovat oblast.
|
|
|
Výsledek se zrušenou volbou Oblast deformace
Při použití bodu na vybrané ploše je deformace ovlivněna výběrem možnosti Oblast deformace nebo jejím zrušením.
|
|
|
Deformace používající stejný bod s vybranou Oblastí deformace.
|
|
|
Pokud vyberete hranu či vrchol, deformaci neovlivní výběr možnosti Oblast deformace nebo její zrušení.
Tento náhled (vybraná hrana) je stejný s vybranou možností Oblast deformace nebo bez ní.
|
|
|
|
|
Počáteční vícetělový díl
|
|
|
|
|
Vybráno jediné tělo
|
Výsledek deformace jediného těla
|
|
|
|
|
Vybrána všechna čtyři těla
|
Výsledek vícetělové deformace
|
-
Ve skupině Možnosti tvaru:
-
Vyberte úroveň tuhosti. Tuhost určuje pevnost tvaru deformace bez ohledu na to, zda je omezena v rámci plochy (vybrána Oblast deformace) nebo volná (zrušen výběr Oblasti deformace). Míra aplikované tuhosti je určena tvarem, který chcete vytvořit.
|
Všechny ukázky tuhosti používají Vzdálenost deformace 10, Poloměr deformace 50 a stejný bod na ploše.
|
|
Je zaškrtnuta možnost Deformovat oblast.
|
Není zaškrtnuta možnost Deformovat oblast.
|
|
|
|
|
Tuhost – minimální
|
|
|
|
|
Tuhost – střední
|
|
|
|
|
Tuhost – maximální
|
-
Když možnost Deformovat oblastnení vybraná, můžete volitelně vybrat Osu deformace
a tím do další míry ovládat tvar deformace. Osa deformace je určena výběrem lineární hrany, dvou bodů nebo vrcholů, nárysové čáry, rovinné plochy nebo roviny. Výsledem je deformace podobná ohýbání, rovnoběžná s vybranou osou.
|
Počáteční díl
|
|
|
Bodová deformace se dvěma vybranými vrcholy (červené šipky) pro Osu deformace .
|
|
|
Výsledek použití dvou vrcholů k vytvoření osové čáry
|
|
|
Bodová deformace používající osovou čáru definovanou různými vrcholy (červené šipky) pro Osu deformace .
|
|
|
Výsledek použitím nové osové čáry
|
|
|
Bodová deformace používající rovinu (červená šipka) pro Osu deformace . Osa ohybu je kolmá k této rovině se středem v těžišti daných těl.
|
|
|
Výsledek použitím roviny pro osovou čáru
|
|
-
Je-li vybrána Oblast deformace, zrušením volby Zachovat hranici docílíte následující výsledky:
|
Počáteční díl
Je použita deformace bodem v prostoru.
Plocha deformace (červená šipka) je stejná ve všech ukázkách.
|
|
|
Zrušena volba Zachovat hranici
Vybrána volba Jen dodatečné plochy
Vybrána horní plocha pro možnost Další plochy pro deformaci
|
|
|
Výsledek:
Deformována je jen horní plocha, zatímco boční plochy jsou v podstatě vysunuty, aby se s ní setkaly.
|
|
|
Volba Zachovat hranici zaškrtnuta
|
|
|
Výsledek
Ovlivněna je jen horní plocha. Všechny ostatní plochy zůstanou beze změn.
|
|
-
Posuvníkem Přesnost tvaru
můžete řídit kvalitu povrchu. Zvýšením kvality zvýšíte také úspěšnost prvku pro deformaci. Zobrazí-li se například chybová zpráva Nelze nahradit geometrie, posuňte posuvník doprava. Posouvejte posuvník jen podle potřeby, zvýšením přesnosti povrchu se sníží výkon.
-
Klepněte na tlačítko OK
.
