Kótování k ovladačům splajnu

Pomocí nástroje Inteligentní kóta (panel nástrojů pro kóty/vztahy) můžete kótovat k ovladačům splajnu. Můžete přidávat kóty pro:

  • Tečné zatížení 1 a Tečné zatížení 2

  • Směr radiální tečnosti

Kótování k ovladačům splajnu umožňuje:

  • Nastavit libovolnou hodnotu v grafické ploše, a nikoli v PropertyManageru.

  • Kontrolu tečného zatížení a směru v konfiguračních tabulkách.

Postup kótování k ovladačům splajnu:

  1. V režimu Upravit skicu v PropertyManageru Splajn v poli Parametry vyberte Upravit tečnost.

  1. Klepněte na Inteligentní kóta (panel nástrojů pro Kóty/vztahy), nebo v nabídce na Nástroje, Kóty, Inteligentní.

  2. Vyberte splajn pro zobrazení ovladačů.

    Pro Tečné zatížení 1 - Tečné zatížení 2

    Pro Směr radiální tečnosti

    1. Vyberte jakýkoliv ovládač na jednom z konců a klepnutím umístěte kótu.

    2. V rámečku Změnit nastavte kótu.

    1. Vyberte jakýkoliv ovládač na jednom z konců, vodorovnou čáru a klepnutím umístěte kótu.

    2. V rámečku Změnit nastavte kótu.

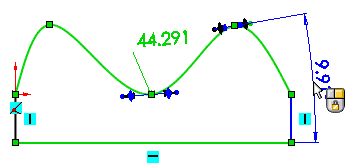

Načrtnutý 3D splajn

PropertyManager Splajn

Načrtnutý splajn

PropertyManager 3D splajn
