PropertyManager Plechové díly

PropertyManager vám pomáhá vytvořit a upravit plechové díly:

Plechový-Díl obsahuje definici plechového dílu. V tomto prvku jsou uloženy výchozí informace o parametrech ohybu pro celý díl (jako například tloušťka, poloměr ohybu, přídavek na ohyby, poměr automatického odlehčení a pevná entita).

Prvek Rozložit-Ohyby představuje narovnaný díl. Tento prvek obsahuje informace vztahující se k převodu ostrých a zaoblených rohů na ohyby.

Každý ohyb vytvořený z modelu je uveden jako samostatný prvek v položce Rozložit-Ohyby. Ohyby vytvořené ze zaoblených rohů, válcových ploch a kuželových ploch jsou uvedeny jako ZaoblenéOhyby; ohyby vytvořené z ostrých rohů jsou uvedeny jako OstréOhyby.

Položka Skica-Ohybů uvedená v položce Rozložit-Ohyby je skica obsahující čáry ohybů všech ostrých ohybů a zaoblených ohybů vytvořených systémem. Tuto skicu nelze upravovat, ale lze ji skrýt nebo zobrazit.

Viz Rozložení ohybů v plechovém dílu.

Položka Rozložit-Ohyby znázorňuje přeměnu rozloženého dílu na dokončený vytvarovaný díl.

V tomto prvku jsou uvedeny ohyby vytvořené z čar ohybů rozloženého dílu. Zástupcem pro tyto čáry ohybu je Plochá-Skica, uvedená v položce Zpracovat-Ohyby. Skicu lze upravovat, skrýt nebo zobrazit.

Prvky uvedené za ikonou Zpracovat-Ohyby ve stromu okna FeatureManager se neobjeví v pohledu dílu.

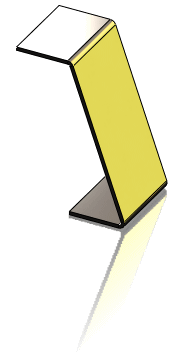

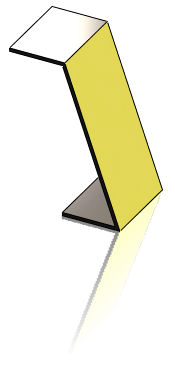

PropertyManager Ohyby umožňuje převést skořepinu na plechový díl. Požadavky zahrnují:

  • Objemové tělo

  • Jednotná tloušťka

  • Tenkostěnný prvek



Další možností je vytvořit díl přímo z plechu pomocí nástroje Základní plech nebo použitím možnosti Převést na plech.

Použití PropertyManageru Ohyby při převodu dílu na plech:

  1. Klepněte na nástroj Vložit ohyby (panel nástrojů Plechové díly), nebo na Vložit, Plechové díly, Ohyby.

  1. V položce Parametry ohybu proveďte následující:

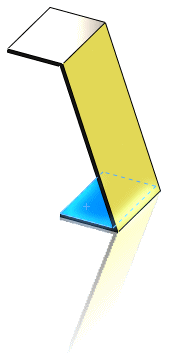

  • Vyberte Pevnou plochu nebo hranu .

Pokud díl neobsahuje rovinnou plochu, můžete vybrat lineární hranu.

  • Zadejte Poloměr ohybu .

  • Výběrem Ignorovat zešikmené plochy vylučte zkosení, aby nebyly převedeny na ohyby plechového dílu.

  1. V položce Přídavek na ohyb si vyberte některou z následujících možností: Tabulka ohybů, K-Faktor, Přídavek na ohyb, Zkrácení ohybu, nebo Výpočet ohybu.

  2. Pokud jste si vybrali K-Faktor, Přídavek na ohyb nebo Zkrácení ohybu, zadejte hodnotu.

  3. Chcete-li, aby se do ohybu automaticky přidala odlehčení, vyberte možnost Automatické o dlehčení a poté typ odlehčení. Pokud jste si vybrali Obdélníkové nebo Oválné odlehčení, musíte zadat Poměr odlehčení.

  4. Je-li to potřeba, vyberte hranu k nastřižení v části Parametry nastřižení a postupujte podle následujících kroků:

    • Klepněte na Obrátit směr, chcete-li změnit směr nastřižení.

    • Do pole Mezera nastřižení nastavte hodnotu, pokud chcete nastavit mezeru.

  5. Klikněte na tlačítko OK .
