PropertyManager Vlastnosti roviny
Poté, co přidáte rovinu do 3D skici, můžete doplnit nebo změnit informace o dané rovině.
Chcete-li zobrazit vlastnosti roviny:
Vyberte 3D rovinu, aby se zobrazil PropertyManager Vlastnosti roviny
|
|
|
|
Do 3D skici bude přidána Rovina1.
|
Rovina1 je aktivována.
|
Existující vazby
Tato funkce vypíše vztahy platné pro rovinu.
Postup pro zobrazení vztahů skici:
Vyberte v položce Existující vztahy
záznamy, které se mají zvýraznit v grafické ploše.
Přidat vazby
Tato funkce vypíše vztahy, které můžete přidat.
Parametry

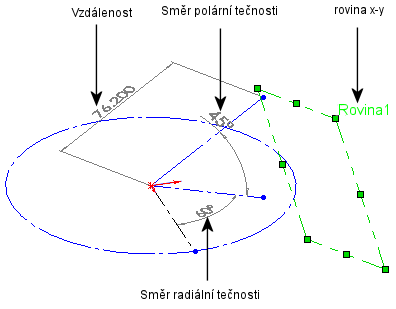

Tato funkce vyhledá rovinu ve 3D prostoru na základě úhlů a souřadnic.
|
|
Vzdálenost. Zobrazí vzdálenost roviny od počátku skici ve směru X, Y nebo Z.
|
|
|
Směr radiální tečnosti. Tato funkce řídí úhel mezi promítáním kolmice na směr x-y a směr X.
|
|
|
Směr polární tečnosti. Tato funkce řídí úhel mezi kolmicí a jejím promítáním na rovinu x-y .
|
|
|
|
