Zjednodušit splajn
Pomocí nástroje Zjednodušit splajn snižte počet bodů ve splajnu - tím zvýšíte výkon systému v modelech se složitými křivkami splajnů.
Můžete také zjednodušit splajny vytvořené z importovaných modelů nebo pomocí nástrojů jako např.
Převést entity
,
Odsadit entity
,
Průsečnice
a
Plošné křivky
.
Chcete-li zjednodušit splajn:
-
V otevřené skice vyberte v grafické ploše splajn, a potom klepněte na možnost Zjednodušit splajn
(panel nástrojů Nástroje pro splajny) nebo klepněte na položku nabídky Nástroje, Nástroje pro splajny, Zjednodušit splajn.
-
V dialogovém okně zadejte hodnotu parametru Tolerance a klepněte na OK.
- nebo -
Pokračujte ve zjednodušení splajnu klepnutím na Hladký. Můžete dále klepat na položku Hladký, dokud nezůstanou jen dva body splajnu. Aplikace SolidWorks:
-

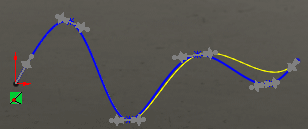

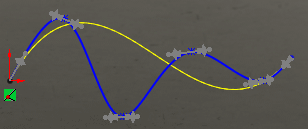

Upraví toleranci a spočítá novou křivku s menším počtem splajnových bodů. Původní splajn se zobrazí v grafické ploše spolu s náhledem vyhlazené křivky.
-
Program zobrazí Počet bodů splajnu V původní a V zjednodušené křivce.
-
Program zobrazí zjednodušenou Toleranci, která měří plánovanou odchylku zjednodušené křivky od křivky původní.
Klepnutím na položku Předchozí se pomocí sekvence vrátíte až k původní křivce.
-
Klikněte na OK.
