Cotes entre arcs ou cercles

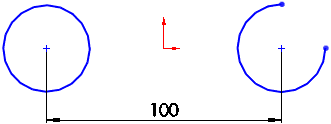

Par défaut, les distances sont mesurées par rapport au centre d'un arc ou d'un cercle. L'outil Cotation intelligente vous permet de créer:

  • Des cotes entre des arêtes d'arcs ou de cercles

  • Des cotes entre des cercles concentriques

  • Des cotes ordinales minimales, maximales ou jusqu'au centre de l'arc lorsque vous ajoutez des cotes entre deux arcs, ou entre une ligne ou un point et un arc.

Pour créer une cote entres les arêtes de deux arcs:

  1. Cliquez sur Cotation intelligente (barre d'outils Cotations/Relations) ou sur Outils, Cotations, Intelligentes.

  2. Sélectionnez l'arête du premier arc, puis l'arête du second.

  3. Appuyez sur Maj., puis cliquez pour appliquer la cote entre les deux arêtes.

  • Applique une cote minimale entre la première et la deuxième condition d'arc.

  • Ouvre le PropertyManager Cotation PropertyManager dans lequel vous pouvez changer la manière dont la distance est mesurée.

Pour changer la manière dont la distance est mesurée:

  1. Cliquez sur la cote entre les arcs.

Pour afficher à la fois la Première condition d'arc et la Seconde condition d'arc dans le PropertyManager Cotation, sélectionnez les arêtes des deux arcs avec l'outil Cotation intelligente .

  1. Dans le PropertyManager Cotation, sélectionnez l'onglet Lignes d'attache.

  1. Sous Condition d'arc:

    1. Définissez une valeur pour Première condition d'arc.

    2. Définissez une valeur pour Seconde condition d'arc.

  2. Cliquez sur .

Première condition d'arc

Seconde condition d'arc

Centre

Centre

Min

Max

  Pour coter entre des cercles concentriques et afficher des lignes de rappel:

  1. Dans une esquisse ouverte, cliquez sur Cotation intelligente (barre d'outils Cotations/Relations) ou sur Outils, Cotations, Intelligentes.

  2. Cliquez sur l'arête d'un cercle concentrique, puis sur l'arête du second cercle concentrique.

  3. Cliquez pour placer la cote.

  4. Cliquez sur .

Pour afficher les lignes de rappel après le placement de la cote:

Cliquez sur la cote à l'aide du bouton droit de la souris et sélectionnez Options d'affichage, Montrer les lignes de rappel.

Vous pouvez aussi faire glisser les lignes de rappel vers de nouveaux points d'attache et changer la position des cotes radiales .
