Création de côtes nulles et négatives

Vous pouvez spécifier des valeurs nulles et négatives pour les cotes d'esquisse. Ceci est utile si vous souhaitez inverser le sens (les directions) d'une entité.
Dans le PropertyManager Cotation ou la boîte de dialogue Modifier, inversez le sens d'une cote de position en :
  • Cliquant sur Inverser la direction PM_reverse_direction.gif (PropertyManager) ou sur Inverser le sens de la cote button_Reverse_Sense_Modify.gif (boîte de dialogue Modifier)
  • Entrant un nombre négatif

Pour inverser une cote de position dans une esquisse :

  1. Dans la zone graphique, sélectionnez une position de cotation.
  2. Dans le PropertyManager, sous Valeur primaire, cliquez sur Inverser la direction PM_reverse_direction.gif.

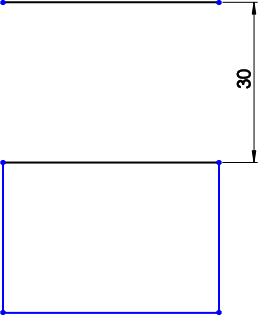

    L'emplacement de l'objet par rapport au point de référence devient l'inverse de la valeur initiale. Dans cette esquisse, la position de la ligne est fixe et la cote à modifier va de cette ligne au sommet du rectangle :

    Si vous cliquez sur Inverser la direction PM_reverse_direction.gif, la ligne supérieure du rectangle apparaît 30 unités au-dessus de la ligne :
