Le PropertyManager Insérer un bloc

Vous pouvez insérer des blocs dans un document.

Blocs à insérer

• Blocs ouverts. Liste les documents de bloc en cours dans l'arbre de création FeatureManager.

• Parcourir. Permet de rechercher des blocs existants pour les insérer dans le document en cours.

• Lier au fichier. Permet de propager les modifications apportées au fichier d'origine à toutes les occurrences du bloc.

Paramètres

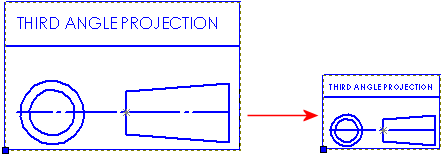

• Echelle du bloc . Permet de modifier la taille par défaut du bloc inséré. Les blocs sont mis à l'échelle à partir de leur point d'insertion.



• Rotation du bloc . Permet de modifier l'angle d'insertion du bloc. Des valeurs positives font pivoter le bloc dans le sens inverse des aiguilles d'une montre. Les blocs sont pivotés à partir de leur point d'insertion.



Les options Ligne d'attache et Calque ne sont utilisées que dans les documents de mise en plan.

Ligne d'attache

Les lignes d'attache des blocs ont un point d'ancrage (l'extrémité ancrée dans le bloc) et un point d'attache (l'extrémité attachée au modèle ou à la feuille de mise en plan). Lorsque vous ajoutez une ligne d'attache à une occurrence de bloc, le point d'ancrage par défaut correspond au point d'insertion. Vous pouvez faire glisser le point d'ancrage n'importe où dans le bloc.

Style de flèche. Sélectionnez un style.

Calques

Calque . Pour les mises en plan ayant des calques nommés.
