Le PropertyManager Bulles empilées s'ouvre lorsque vous insérez une Bulle empilée dans un document de mise en plan ou d'assemblage ou lorsque vous sélectionnez une bulle empilée existante. Les propriétés s'appliquent aux bulles sélectionnées.
Style
Définit le style de la bulle.
Réglages des bulles
| Style |
Sélectionnez un style de forme et de contour pour la bulle dans la liste.

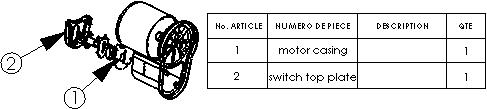

Si vous sélectionnez Ligne de séparation circulaire, la case Texte inférieur s'ouvre pour vous permettre d'insérer des données dans la partie inférieure des bulles. En utilisant le style Ligne de séparation circulaire, le numéro d'article du composant et la quantité sont affichés dans la bulle. Les données peuvent être changées en texte, propriétés personnalisées ou références de composants.
|
| Taille |
Sélectionnez une taille dans la liste (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Défini par l'utilisateur (vous définissez la taille de la bulle en dessous). |
| Texte de la bulle |
Sélectionnez le type de texte pour la bulle.- Texte
- La case Texte personnalisé s'ouvre pour que vous puissiez saisir le texte.
- Numéro d'article
- Le numéro d'article dans la nomenclature.
- Quantité
- La quantité de cet article dans l'assemblage.
- Propriétés personnalisées
- La case des propriétés personnalisées s'ouvre pour vous permettre de sélectionner un objet.
- Référence de composant
- Affiche le texte spécifié pour Référence de composant dans la boîte de dialogue Propriétés du composant.
- Référence de la manchette
|
| Texte inférieur |
Si vous sélectionnez le style Ligne de séparation circulaire, cette case vous permet de spécifier le texte pour la section inférieure. Vous avez les mêmes options que dans la section Texte de bulle. |
| Source du texte de bulle |
Dans les assemblages, spécifie l'origine de la numérotation de la bulle :
- Structure d'assemblage
- La numérotation suit l'ordre des composants dans l'arbre de création FeatureManager.
- Nomenclature <n>
- Ordre affiché dans la nomenclature sélectionnée.
|
| Bulles par ligne |
Réglez le nombre de bulles à empiler sur une ligne avant de commencer la ligne suivante.
Exemple de deux bulles par ligne:
|
Empiler vers la droite
Empiler vers la gauche
Empiler vers le bas
Empiler vers le haut
|
Cliquez pour déterminer la direction de la pile par rapport à sa ligne d'attache. |
Calque
 |
Calque |
Dans les mises en plan avec des calques nommés, sélectionnez un calque.
|
Autres propriétés
Pour les bulles empilées existantes, cliquez sur Autres propriétés pour ouvrir le PropertyManager Note, dans lequel vous pouvez définir les propriétés des lignes d'attache et des flèches, entre autres.
