Le PropertyManager Valeur de DimXpert
Dans le PropertyManager Valeur de DimXpert, vous pouvez spécifier l'affichage des cotes et des tolérances. Pour régler les valeurs de tolérance et de précision par défaut, cliquez sur Options
, Propriétés du document, DimXpert.
Fonctions de référence
|
|
|

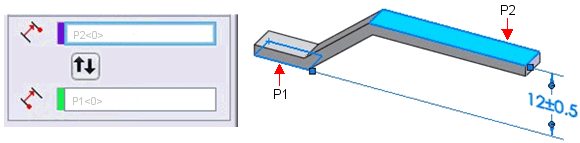

Fonction de tolérance  . Le plan de dessus P2.
 Pour les cotes de mesure, seule l'option Fonction de tolérance s'affiche dans le PropertyManager.
|
|
|
|
|
|
Fonction d'origine  . Le plan de dessous P1.
|
|
|
|
|
|
Voir ASME Y14.5M -1994, paragraphe 2.6.1 ou ISO 129 pour plus d'informations concernant les fonctions d'origine et les fonctions avec tolérance.
|
|
|
|
|
|
Permuter les fonctions
|
|
|
|
|
Exemples utilisant des fonctions d'origine différentes
|
|
|
Fonction d'origine = plan de dessous P1.
|
Fonction d'origine = plan de dessus P2.
|
|
Le symbole d'origine, à l'endroit de la flèche, indique la fonction d'origine.
|
|
|
|
|
|
|
|
Remarquez les différents résultats de cotation.
|
|
|
Direction DimXpert
Cette option s'affiche lorsque vous créez une cote entre deux fonctions de type axe ou ligne. Les options X,
Y
et
Z
sont relatives au système de coordonnées de la pièce, et sont activées pour chaque axe de pièce perpendiculaire aux axes des fonctions.
|
L'axe des fonctions se trouve le long de Z, ce qui active les options X et Y.
|
|
|
|
|
|
L'option normale N oriente la cote le long de la direction définie par la plus petite distance séparant les deux fonctions.
|
|
|
|
|
|
L'option définie par l'utilisateur U oriente la cote le long d'une direction parallèle à une arête ou normale à une face plane.
Dans cet exemple, la cote est orientée parallèlement à une arête.
|
|
Tolérance/Précision
Valeur du texte associé. Dans les textes associés aux types de perçages ayant des spécifications multiples, toutes les cotes sont listées individuellement. Cette fonctionnalité est valide pour les perçages simples avec profondeur, les perçages de type Chambrage, les perçages de type Fraisage, les cotes de rainure combinées et les chanfreins.
Type de tolérance
. Faites votre sélection dans la liste. Les sélections disponibles dépendent du type de cote.
Variation maximum
.
Variation minimum
.

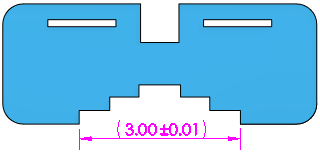

Montrer les parenthèses. Insère des parenthèses autour de la valeur de tolérance.
Précision des unités
. Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
Précision de tolérance
. Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après le signe décimal.
Pour les alésages et les arbres
Classification
. (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement)). Lorsque vous sélectionnez Ajustement de l'alésage ou Ajustement de l'arbre ((ci-dessous), la liste relative à l'autre catégorie (Ajustement de l'alésage ou Ajustement de l'arbre) est filtrée sur la base de la classification.
Ajustement de l'alésage
et Ajustement de l'arbre
. (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement)). Faites vos sélections dans les listes ou saisissez le texte souhaité.
REMARQUE: Les tolérances bilatérales (Variation maximum et Variation minimum) sont disponibles dans le type Ajustement avec tolérance ou Ajustement (tolérance uniquement) si vous spécifiez Ajustement de l'alésage ou Ajustement de l'arbre, mais pas les deux.
Affichage de tolérance d'ajustement. (Ajustement, Ajustement avec tolérance ou Ajustement (tolérance uniquement).)
Empilée avec affichage de la ligne.
Empilée sans affichage de la ligne.
Affichage linéaire.
Valeur primaire
Cette option est en lecture seule. Elle affiche le nom et la valeur de la cote.
Texte de cotation
Nombre d'occurrences. Pour les répétitions, cette option affiche le nombre d'occurrences.
Contrôles de texte:
Texte. La cote apparaît automatiquement au centre de la case, représentée par <DIM>. Placez le pointeur n'importe où dans la case de texte pour insérer un texte.
Les perçages utilisent le format spécifié dans le fichier txcalloutformat.txt. Pour plus d'informations, voir
Cote de mesure DimXpert
, Fichier de définition du format des symboles.
Justifier. Vous pouvez justifier le texte horizontalement et, pour certaines normes, vous pouvez justifier la ligne d'attache verticalement.
Symboles. Cliquez pour placer le pointeur où vous voulez mettre un symbole. Cliquez sur l'icône d'un symbole ou sur Autres pour accéder à la
.
Soyez prudent lorsque vous ajoutez des symboles aux cotes DimXpert car ces derniers peuvent modifier la définition de base des cotes et des tolérances.
|
Double cotation. Spécifie que la cote est affichée dans le système d'unités du document et dans les unités de double cotation Les deux unités sont spécifiées dans Outils, Options, Propriétés du document, Unités.
|
|
|
Précision des unités . Pour la valeur de la cote, sélectionnez le nombre de chiffres après le signe décimal à partir de la liste.
Précision de tolérance  . Pour les valeurs de tolérance, sélectionnez le nombre de chiffres après le signe décimal.
|
