Propriétés du document - Bulles

Vous pouvez spécifier des paramètres d'habillage pour les annotations de bulles au niveau du document. Ces paramètres peuvent être écrasés dans le PropertyManager.

Pour ouvrir cette page, lorsqu'une mise en plan est ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis Annotations > Bulles.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des bulles de base

Norme des bulles de base
Sélectionnez une norme:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de la ligne d'attache

Style de la ligne d'attache Sélectionnez: un style.
Epaisseur de la ligne d'attache Sélectionnez: une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Style de contour

Style de contour Définit le style pour la forme entourant le texte.
Epaisseur de contour Sélectionnez: une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte

Police

Cliquez pour modifier la police.
En haut Pour la partie supérieure des bulles à ligne de séparation circulaire ou pour tous les autres types de bulles, sélectionnez:
  • Texte
  • Numéro d'article
  • Quantité
  • Propriétés personnalisées
En haut s'applique aux bulles simples et empilées.
En bas Pour la partie inférieure des bulles à ligne de séparation circulaire, sélectionnez:
  • Texte
  • Numéro d'article
  • Quantité
  • Propriétés personnalisées

Affichage des lignes d'attache

Affichage des lignes d'attache Sélectionnez l'une des options suivantes:

  • Cassure droite
  • Brisée. Insère une brisure horizontale dans la ligne d'attache qui est alignée au texte. Sélectionnez selon les cas:
    • Utiliser la longueur de la ligne d'attache du document. La longueur de la ligne d'attache est dérivée des paramètres de la page Annotations.
    • Longueur de la ligne d'attache. Vous permet de saisir la longueur de la portion non brisée de la ligne d'attache.

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.

Bulle unique

Style Sélectionnez Aucun pour afficher le texte de bulle sans bordure ou sélectionnez une forme de bulle. La sélection par défaut est Cercle.
Cercle Triangle
Hexagone Case
Losange Pentagone
Ligne de séparation circulaire Drapeau - Cinq côtés
Drapeau - Triangle Souligner
Carré Cercle encadré
Inspection Aucun
Taille Sélectionnez une taille (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (vous définissez la taille de la bulle).

Bulles empilées

Style Sélectionnez une forme de bulle.
Taille

Sélectionnez une taille (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (définissez la taille de la bulle).

Présentation des bulles automatiques

Sélectionnez une présentation:
  • Carré
  • Dessous
  • Gauche
  • Cercle
  • Dessus
  • Droite

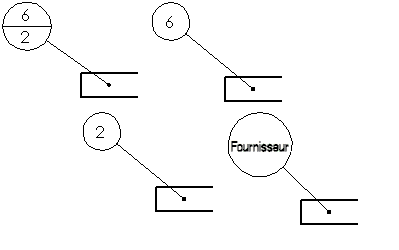

Présentation en carré
