Propriétés du document - Labels de vues auxiliaires

Vous pouvez spécifier des paramètres d'habillage pour les labels de vues auxiliaires au niveau du document.

Pour ouvrir cette page, lorsqu'une mise en plan est ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis Labels de vues > Auxiliaire.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des vues auxiliaires de base

Norme des vues auxiliaires de base
Sélectionnez une norme:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de ligne

Style de ligne Sélectionnez: un style.
Epaisseur de ligne Sélectionnez: une épaisseur ou sélectionnez Taille personnalisée et saisissez un épaisseur.

Texte de flèche auxiliaire

Police

Cliquez pour modifier la police.

Texte de label de vue

Police

Cliquez pour modifier la police.

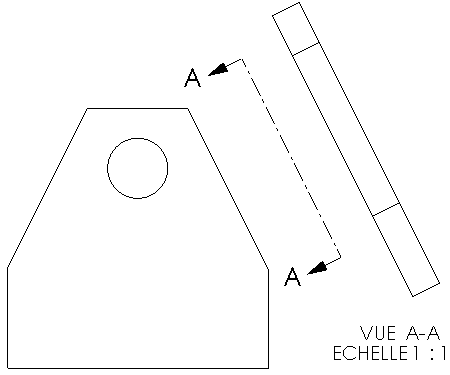

Exemple de texte de label de vue

Options de label

Selon la norme Sélectionnez cette option pour adhérer à la norme de base. Désactivez pour modifier les paramètres d'affichage des labels:
  • Nom. Sélectionnez le titre qui doit apparaître dans le label de vue.
  • Etiquette. Sélectionnez la manière dont la lettre de label correspondant au label sur la vue parente apparaît dans le label de vue.
  • Echelle. Sélectionnez un label pour l'échelle.
  • Délimiteur. Sélectionnez une option d'affichage pour l'échelle:
    • Pour afficher l'échelle avec deux nombres séparés par un délimiteur, sélectionnez:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Pour afficher l'échelle comme un ratio entre deux nombres suivi de X sélectionnez # X.
    • Pour cacher l'échelle, sélectionnez <Aucun>.
  • Une option d'affichage de label:
    • Empilé. Affiche le label de vue avec le nom et le label empilés au-dessus de l'échelle.
    • En ligne. Affiche le nom et le label sur la même ligne.
Afficher le label au-dessus de la vue Sélectionnez pour afficher le label au-dessus de la vue.

Exemples d'options de label

Nom VUE
AUXILIAIRE
<Aucun>
Label X
X-X
X X
<Aucun>
Echelle ECHELLE
ECHELLE:
<Aucun>
Séparateur X:X
X/X
(X/X)
(X:X)
#X
<Aucun>

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Les paramètres de calque de document des labels de vue écrasent les paramètres Style de ligne de ces labels.
