Utilisation de SketchXpert

Si vous sélectionnez Toujours ouvrir ce dialogue en cas d'erreurs d'esquisse, le PropertyManager SketchXpert s'affiche dès que vous sur-contraignez des esquisses 2D ou 3D. Pour les esquisses sur-contraintes existantes, cliquez sur Sur-contrainte dans la barre d'état . bsp;Utilisez SketchXpert pour:

  • Diagnostiquer. Passe en revue et affiche les solutions possibles.

  • Réparation manuelle. Affiche tous les conflits et vous permet de sélectionner des solutions.

SketchXpert affiche:

  • Les images de géométries existantes lorsque celles-ci sont déplacées en fonction des solutions.

  • Les cotes et relations à supprimer au format barré.

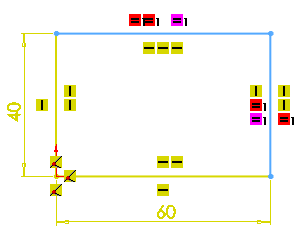

Cliquez sur Affichage, Relations d'esquisses pour afficher les relations d'esquisse avec leur code de couleur comme suit: Objet impossible à résoudre ou Conflits d'objets.

Pour diagnostiquer les esquisses sur-contraintes:

  1. Dans le PropertyManager, sous Message, cliquez sur Diagnostiquer pour générer les solutions possibles.

  2. Sous Résultats, cliquez sur ou pour passer les solutions en revue. Avec chaque solution:

  • La zone graphique est mise à jour pour afficher la solution appliquée.

  • Les relations ou cotes qui seraient supprimées apparaissent sous Plus d'informations/d'options.

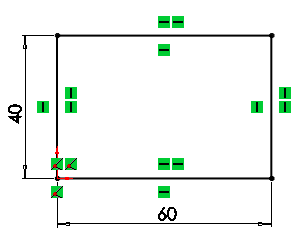

    Exemples de solutions valides

    Supprimez la relation horizontale et déplacez
    la géométrie existante.

    Supprimez la cote verticale (40) et
    déplacez certaines géométries existantes.

    bsp;Les flèches indiquent les emplacements d'origine de la géométrie.

bsp;Passage en revue des solutions valides

Si bsp; Plus d'informations/d'options ou Relations/Cotations conflictuelles ne s'affichent pas, cliquez sur bsp; dans le PropertyManager. Sélectionnez ensuite Toujours ouvrir ce dialogue en cas d'erreurs d'esquisse pour toujours afficher ces objets.

  1. Cliquez sur Accepter pour appliquer la solution, puis sur pour fermer le PropertyManager.

Pour manuellement réparer des esquisses sur-contraintes:

  1. Dans le PropertyManager, sous Message, cliquez sur Réparation manuelle.

Toutes les relations et les cotes dans l'esquisse apparaissent sous Relations/Cotations conflictuelles.

  1. Sélectionnez chaque relation ou cote pour la mettre en surbrillance dans la zone graphique.

    A titre d'exemple :

    = rayon égal/longueur 1



  2. Cliquez sur Supprimer.

Solution valide trouvée

Si vous effacez un ou plusieurs objets sous Relations/Cotations conflictuelles, cliquez sur pour annuler chaque action et remplir la liste de nouveau.

  1. Cliquez sur .

Rubriques connexes

Le PropertyManager Ajouter des relations/propriétés

Cotes

Le PropertyManager Afficher/Supprimer les relations

Vue d'ensemble des relations d'esquisse
