Icônes des relations d'esquisse

Relation Exemple Type Notes
Le long de X sketch_relation_alongX.gif Inféré Ligne horizontale esquissée le long de l'axe X. S'applique aux esquisses 3D.
Le long de Y sketch_relation_alongY.gif Inféré Ligne verticale esquissée le long de l'axe Y. S'applique aux esquisses 3D.
Le long de Z sketch_relation_alongZ.gif Inféré Ligne horizontale esquissée le long de l'axe Z. S'applique aux esquisses 3D.
Coïncidente sketch_relation_coincident.gif Inféré Second cercle esquissé coïncident au premier cercle.
Colinéaire sketch_relation_collinear.gif Ajouté Relation colinéaire ajoutée aux deux premières lignes horizontales.
Coaxiale sketch_relations_concentric.gif Ajouté
Coradiale sketch_relation_coradial.gif Ajouté Relation coradiale ajoutée aux arcs internes.
Egale sketch_relation_same_length.gif Ajouté Relation égale ajoutée à tous les cercles internes. Il est ainsi possible de définir le diamètre d'un seul cercle.
Courbure constante sketch_relation_equal_curvature.gif Ajouté Le taux de changement de l'inclinaison (courbure) est identique au point partagé par les courbes.
Rainures égales sketch_relation_equal_slots.gif Ajouté
Fixe sketch_relation_fix.gif Ajouté Relation de type Fixé ajoutée au point.
Fixer la rainure sketch_relation_fix_slot.gif Ajouté
Horizontale sketch_relations_horizontal-added.gif Ajouté Relation horizontale ajoutée aux poignées de la spline.

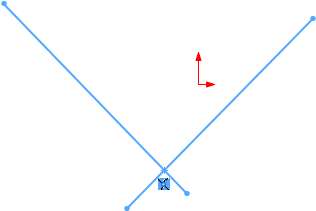

Intersection sketch_relation_intersection.gif Inféré ou ajouté Relation ajoutée à l'intersection du point et de deux lignes. Si vous esquissez des lignes et des points de sorte qu'ils s'entrecoupent, la relation est inférée.
Fusion sketch_relation_after_merge.gif Ajouté Le point d'extrémité de la ligne et le point sur le rectangle sont fusionnés pour créer un point.
Point milieu sketch_relation_midpoint.gif Inféré ou ajouté Ligne de construction esquissée depuis le point milieu de la diagonale.
Normal sketch_relation_normal.gif Ajouté Relation de type Normal ajoutée entre la ligne et le plan.
Décalage sketch_relation_offset.gif Inféré Le rectangle le plus grand est décalé de 10 par rapport au rectangle plus petit grâce à l'outil Décaler les entités Tool_Offset_Entities_Sketch.gif.
Sur l'arête sketch_relation_on_edge.gif Inféré Les arêtes du solide sont projetées sur le plan d'esquisse à l'aide de l'outil Convertir les entités Tool_Convert_Entities_Sketch.gif.
Sur le plan sketch_relation_on_plane.gif Inféré et ajouté Lignes esquissées sur un plan.
Sur la surface sketch_relation_on_surface.gif Inféré Point esquissé sur une surface.
Parallèle sketch_relations_parallel.gif Inféré Deux lignes sont esquissées avec une relation parallèle.
Parallèle YZ sketch_relation_parallelYZ.gif Ajouté Relation de type Parallèle ajoutée à la ligne 3D et au plan de face.
Parallèle ZX sketch_relation_parallelZX.gif Ajouté Relation de type Parallèle ajoutée à la ligne 3D et au plan de face.
Perpendiculaire sketch_relations_perpendicular.gif Inféré Seconde ligne esquissée perpendiculaire à la première ligne.
Point de rencontre sketch_relation_pierce.gif Ajouté Relation de type Point de rencontre entre le point d'esquisse et la ligne verticale.
Symétrique sketch_relation_symmetric.gif Inféré ou ajouté Relations ajoutées à l'aide de l'outil Entités symétriques Tool_Mirror_Entities_Sketch.gif ou Symétrie dynamique des entités Tool_Dynamic_Mirror_Entities_Sketch.gif.
Tangente sketch_relation_tangent.gif Ajouté Relation de type Tangente ajoutée à deux splines.
Tangentes à la face sketch_relation_tangent_to_face.gif Ajouté Inclinaison identique à l'arête de l'intersection entre la face et la spline.

Voir Tangent_to_Face_Relations_with_Splines.htm.
Entraînement     Voir Using_Traction_and_Belts_for_Layout_Sketches.htm.
Verticale sketch_relation_vertical.gif Inféré Le cercle est esquissé avec le centre inféré par rapport à l'origine de l'esquisse.
