La Vue de cotes affiche toutes les cotes utilisées dans la pièce ou l'assemblage actif, y compris celles ayant une valeur définie et celle déterminées par des équations. Cette vue permet de renommer ou de modifier la valeurs de plusieurs cotes en toute facilité.
Les cotes avec une valeur définie sont visibles uniquement dans cette vue, et non pas dans la Vue d'équations ou la Vue ordonnée.
Il y a deux versions de la Vue de cotes, une pour les pièces et une pour les assemblages.

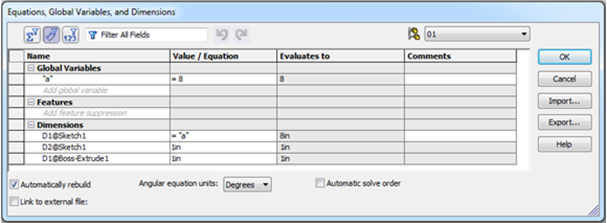

Dans la Vue de cotes d'une pièce, vous pouvez :
- Ajouter de nouvelles variables globales, les renommer, les modifier, les effacer et supprimer les existantes.
- Ajouter des équations pour supprimer des fonctions.
- Renommer et modifier la valeur de cotes ou ajouter des équations aux cotes.
- Ajouter des commentaires aux variables globales, aux fonctions et aux cotes ayant des équations.

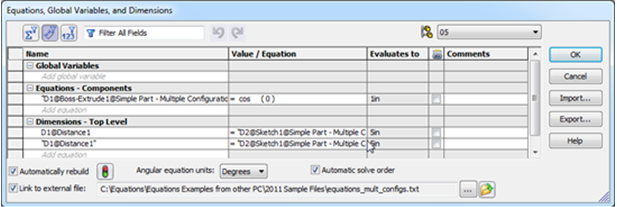

Dans la Vue de cotes d'un assemblage, vous pouvez :
- Ajouter de nouvelles variables globales, les renommer, les modifier, les effacer et supprimer les existantes.
- Ajouter des équations pour des composants, les renommer, les modifier, les effacer et supprimer les existantes.
- Renommer et modifier les côtes de premier niveau de l'assemblage.
- Ajouter des commentaires aux variables globales et aux équations des composants, et aux cotes de premier niveau comportant des équations.
Lorsque vous supprimez une équation affectée à une cote, celle-ci utilise la dernière valeur évaluée. Lorsque vous annulez la suppression de l'équation, la cote utilise l'équation à la place de la valeur.
Important : Dans la colonne Nom, le nom des variables globales, des fonctions et des équations est placé entre guillemets, tandis que le nom des cotes ne l'est pas. Dans la colonne Valeur/Equation, les cotes déterminées par des équations commencent par = (signe égal), tandis que les cotes avec une valeur définie ne commencent pas par =.
