Liaison vers des fichiers externes

Pour exporter des équations en utilisant Lier au fichier externe dans la boîte de dialogue Equations :

  1. Dans n'importe quelle vue, cochez la case Lier au fichier externe.

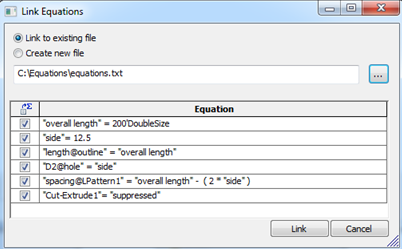

  2. Dans la boîte de dialogue Lier les équations :
    1. Sélectionnez Créer un nouveau fichier.
    2. Indiquez un nom et un emplacement pour le fichier texte.
    3. Dans la colonne Equations, décochez la case des équations que vous ne voulez pas exporter.
    4. Cliquez sur Lier.

Les équations sont enregistrées dans un fichier texte. Le fichier texte est disponible à l'importation vers d'autres pièces et assemblages.

LinkEquationsV4

Puis, dans la boîte de dialogue Equations :
  • Une colonne Lien apparaît et indique quelles équations sont liées au fichier.
  • La case Lier au fichier externe est cochée et le chemin d'accès au fichier externe s'affiche.

Les modifications suivantes apportées au fichier texte seront propagées au modèle.

Les équations et les variables globales qui sont liées à un fichier externe ne peuvent pas être modifiées dans la boîte de dialogue Equations. Elles doivent être modifiées dans le fichier externe. Pour enlever le lien et modifier une équation individuelle dans la boîte de dialogue, décochez la case de cette équation dans la colonne Lien.

Vous pouvez toujours accéder au fichier externe en cliquant sur Ouvrir le fichier lié button_compare_drawings_open.gif.
