Conditions géométriques requises - Coude

Un composant doit remplir les conditions suivantes pour pouvoir être utilisé comme Coude dans SolidWorks Routing.

Les noms des esquisses et des cotes de routage sont sensibles à la casse.

Eléments requis

Exemples

Arc du coude

  • Une esquisse nommée Arc du coude

  • Un arc représentant la ligne de construction du coude, avec des cotes nommées:

    • Rayon de courbure@Arc du coude

    • Angle de courbure@Arc du coude



Routage

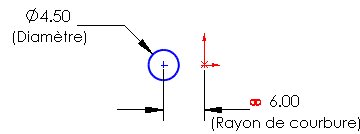

  • Une esquisse:

    • nommée Routage

    • sur un plan normal à une extrémité de l'arc

  • Un cercle représentant le diamètre extérieur du coude, avec une cote nommée Diamètre@Routage

  • Une cote entre le centre du cercle et le centre de l'arc:

    • nommée Rayon de courbure@Routage

    • liée à Rayon de courbure@Arc du coude





Fonction

Un Balayage utilisant:

  • Routage comme Profil

  • Arc du coude comme Trajectoire

  • L'option Fonction mince pour définir l'épaisseur de la paroi
