Insertion d'un SpeedPak

Vous pouvez insérer un assemblage avec une configuration SpeedPak dans un assemblage de niveau supérieur.

Pour insérer un SpeedPak:

  • Dans l'assemblage de haut niveau, insérez le sous-assemblage en utilisant une des méthodes suivantes:
    • Utilisez le PropertyManager Insérer un composant. Sélectionnez la configuration SpeedPak sous Configurations dans la boîte de dialogue Ouvrir.
    • Faites glisser depuis l'Explorateur de fichiers situé dans le volet des tâches.
    • Faites glisser depuis la Bibliothèque de conception située dans le volet des tâches.
    • Faites glisser depuis l'Explorateur Windows.
    • Ctrl + faites glisser à l’intérieur de l’assemblage pour obtenir des occurrences supplémentaires de composants existants.

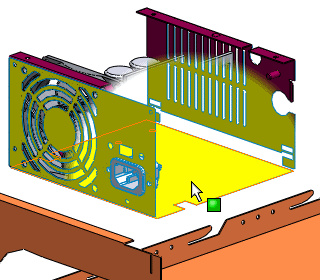

    Dans la région qui entoure le pointeur, seules les faces et le corps sélectionnés pour le SpeedPak sont visibles. Il s'agit des seuls éléments que vous pouvez sélectionner pour des opérations comme la définition de contraintes.

    Pour voir ce comportement, assurez-vous que le pilote de votre carte graphique est à jour. Voir http://www.solidworks.com/pages/services/VideoCardTesting.html.
