Modification des variables globales dans la boîte de dialogue Modifier

  1. Dans l'arbre de création FeatureManager, cliquez sur Boss-Extrude1.

    Le modèle s'ouvre en mode Esquisse.

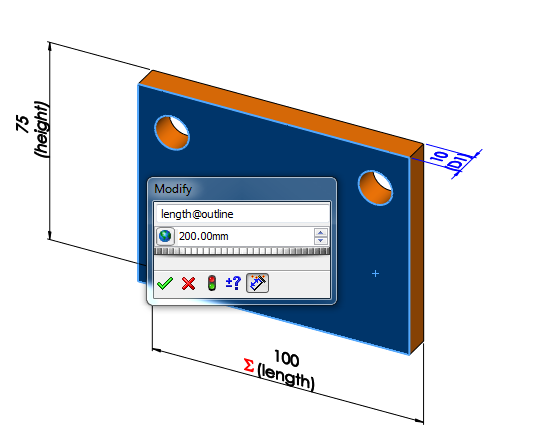

  2. Dans l'esquisse, double-cliquez sur la cote length@outline.
  3. Dans la boîte de dialogue Modifier, remplacez la cote 100 par 200.

    Modify global variable 2

    Lorsque vous insérez ou modifiez une variable globale dans la boîte de dialogue Modifier, Créer une variable globale Create Global Variable s'affiche dans le champ de saisie. La cote "length@outline" et la variable globale "overall length" représentent la même valeur.

  4. Cliquez sur Reconstruire OTTool_Rebuild_Standard.gif, puis sur PM_OK.gif.
  5. Dans l'arbre de création FeatureManager ®, cliquez à l'aide du bouton droit de la souris sur le dossier Equations et sélectionnez Gestion des équations.

    La boîte de dialogue Equations affiche la nouvelle valeur pour la cote "length@outline" et la variable globale "overall length".
