Avec la mise en surbrillance activée, les modifications suivantes sont mises en surbrillance dans les mises en plan :
- Modifications de modèles pouvant provoquer le changement des valeurs numériques de base
- Cotes importées dont le type ou la valeur de tolérance a changé dans le modèle
- Cotes importées qui ont fait l'objet d'une modification dans Ajouter des parenthèses par défaut ou Cote de contrôle
- Cotes importées qui ont fait l'objet d'une modification dans le Texte de cote (<DIM> par défaut)
Pour utiliser la fonctionnalité de mise en surbrillance, vous devez tout d'abord enregistrer la pièce ou l'assemblage et les mises en plan associées dans SolidWorks 2012. Lorsque vous rouvrez la mise en plan, les modifications mises en surbrillance apparaissent. Lorsque vous survolez une cote modifiée avec le pointeur de la souris, une info-bulle affiche l'ancienne cote.
|

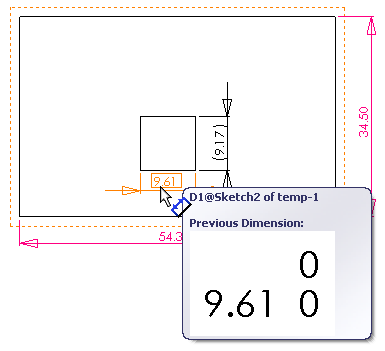

Cotes modifiées
|
|

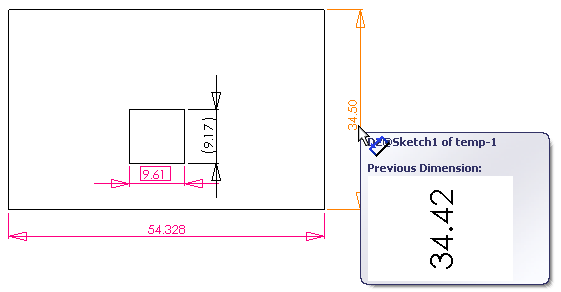

Tolérance modifiée
|
Lorsque vous enregistrez la mise en plan mise à jour, la fonctionnalité de mise en surbrillance est réinitialisée.
