Bezugsstellen

Sie können an eine Modellfläche oder -kante in jedem Dokument eine Bezugsstelle und einen Rahmen anfügen.

Erstellung einer Bezugsstelle und eines Rahmens:

  1. Klicken Sie auf der Beschriftungs-Symbolleiste auf Bezugsstellen-Rahmen , oder klicken Sie auf Einfügen, Beschriftung, Bezugsstellen-Rahmen.

  2. Legen Sie die Eigenschaften im PropertyManager fest .

    Beispiel:

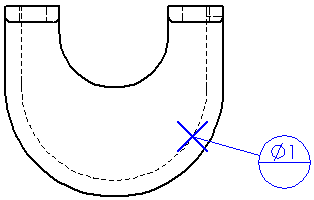

    Bezugsstellen-Rahmen und Bezugsbereich X ausgewählt

  1. Klicken Sie im Grafikbereich, um die Bezugsstelle und dann das Symbol zu platzieren. Sie können mehrere Symbole einfügen.

Wenn Sie im PropertyManager auf Kein Bezugsstellen-Rahmen geklickt haben, klicken Sie nur einmal, um die Beschriftung zu platzieren.

  1. Klicken Sie auf OK .


Um den Bezugsstellen-Rahmen (Textrahmen oder Punkt) zu verschieben, wählen Sie das Symbol aus, und ziehen Sie das Element.

Um das Bezugsstellensymbol zu bearbeiten, wählen Sie das Symbol aus.
