PropertyManager Bezugsstellen-Rahmen
Fügen Sie einen Bezugsstellen-Rahmen und ein damit verbundenes Symbol zu einer Modellfläche oder -kante hinzu.
Einstellungen
Bezugsstellen-Rahmen. Wählen Sie eine Symbolart aus:
-
Bezugsstellen-Rahmen
|

|
|

|
|

|
Bezugsbereich. Wählen Sie eine Anzeige für den Bezugsbereich aus:
-
Bezugsbereich X (Punkt)
|

|
|

|
|

|
|

|
Bezugsbereichgröße . Bestimmen Sie die Breite und Höhe (für Rechtecke) oder den Durchmesser (für X und Kreise).
|

|

|

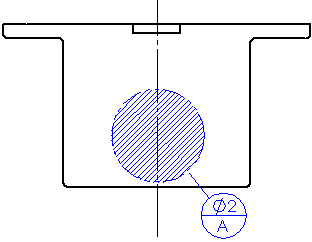

Der Wert im ersten Feld (2) steuert den Durchmesser des Bezugsbereichkreises.
|

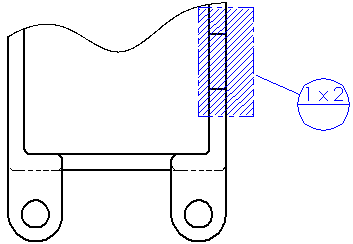

Der Wert im ersten Feld (1) steuert die Breite des Rechtecks. Der Wert im zweiten Feld (2) steuert die Höhe.
|
|
Bezugsreferenz(en) . Bestimmen Sie bis zu drei Referenzen (Stücklistensymbole). Die Bezugsstellenreferenz wird im unteren Teil des Stücklistensymbols angezeigt.
|

|
Hinweislinie
Wählen Sie einen Stil für die Hinweislinien aus zur Steuerung der Biegungen, Hinweislinien-Schriftart und Pfeilspitzen.
Geknickte, durchgehende Hinweislinie

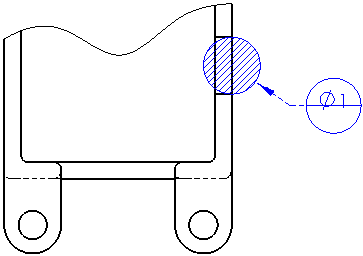

Geknickte, gestrichelte Hinweislinie
Gerade, durchgehende Hinweislinie
Gerade, gestrichelte Hinweislinie
Wählen Sie eine Pfeilart aus.
|

|
Layer
Wählen Sie in Zeichnungen mit benannten Layers einen Layer aus.
