Auf flacher Fläche

Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen eben sind. Jede Fläche kann eine andere Ebene haben. Jede Fläche ist in ihre eigenen Richtungen (Richtung 1, Richtung 2 und Normal) gelagert.

Attribut	Wert
Mögliche Freiheitsgrade für Volumenkörpervernetzungen	3 Translationen
Mögliche Freiheitsgrade für Schalenvernetzungen	3 Translationen und 3 Rotationen
3D-Symbol	Translation	Rotation
Auswählbare Elemente	Nur ebene Flächen
Translationen	Entlang Flächenrichtung 1
	Entlang Flächenrichtung 2
	Normal auf Fläche
Rotationen (nur für Schalen)	Um Flächenrichtung 1
	Um Flächenrichtung 2
	Normal auf Fläche

'Auf flacher Fläche' in der SOLIDWORKS Wissensdatenbank suchen.

Feedback zu diesem Thema geben

SOLIDWORKS ist dankbar für Ihr Feedback zur Präsentation, Genauigkeit und Vollständigkeit der Dokumentation. Verwenden Sie das nachstehende Formular, um Ihre Kommentare und Vorschläge zu diesem Thema direkt an unser Dokumentations-Team zu senden. Das Dokumentations-Team kann keine Fragen für den technischen Support beantworten. Klicken Sie hier für Informationen zum technischen Support.

* Erforderlich


*E-Mail:
Betreff:		Feedback zu Hilfethemen
Seite:		Auf flacher Fläche
*Kommentar:
*		Ich bestätige, dass ich die Datenschutzerklärung, unter der meine personenbezogenen Daten durch Dassault Systèmes verarbeitet werden, gelesen habe und akzeptiere.

Abbrechen

Thema drucken

Wählen Sie aus, was gedruckt werden soll:

Dieses Thema und alle mit diesem Thema verknüpften Themen

Nur diese Thema

Dieses Thema und nur direkt untergeordnete Themen

Dieses ausgewählte Thema und alle Unterthemen

Abbrechen

Sie verwenden einen Browser, der älter als Internet Explorer 7 ist. Für eine optimierte Anzeige sollten Sie Ihren Browser auf Internet Explorer 7 oder höher aktualisieren.

Diese Meldung nicht mehr anzeigen

Web-Hilfe Inhaltsversion: SOLIDWORKS 2012 SP05

Um die Web-Hilfe in SOLIDWORKS zu deaktivieren und stattdessen die lokale Hilfe zu verwenden, klicken Sie auf Help > SOLIDWORKS Web-Hilfe verwenden.

Um Probleme mit der Oberfläche und der Suche der Web-Hilfe zu melden, wenden Sie sich an Ihren Support vor Ort. Um Feedback zu einzelnen Hilfethemen zu geben, verwenden Sie den Link “Feedback zu diesem Thema” auf der entsprechenden Themenseite.

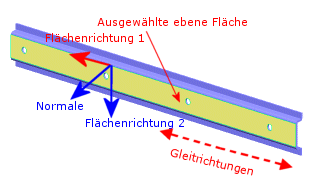

Die ausgewählte flache Fläche (in Gelb) kann nur entlang der durch die gestrichelten roten Pfeile markierten Richtung verschoben werden, beispielsweise entlang Richtung 1 der Fläche. Wenn Sie die beiden anderen Richtungen (Richtung 2 und Normal) auf Null setzen, wird diese Bedingung verstärkt.

Die ausgewählte flache Fläche (in Gelb) kann entlang Flächenrichtung 1 und Flächenrichtung 2 verschoben werden. Wenn Sie die Normalbewegung auf Null setzen, wird diese Bedingung verstärkt.

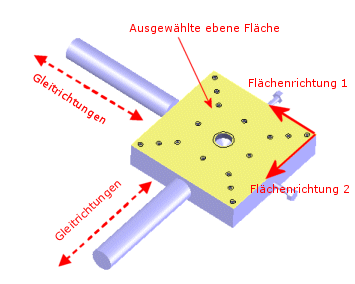

Der oben dargestellte Tisch kann sich frei am Boden (gestrichelte rote Pfeile) bewegen, und eine Bewegung in Normalrichtung (blauer Pfeil) ist nicht möglich.	Die ausgewählten flachen Flächen (in Gelb) können frei entlang Richtung 1 und Richtung 2 der ausgewählten Flächen verschoben und in der Richtung Normal gelagert werden.

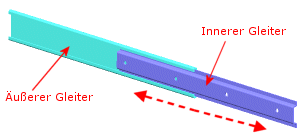

Die innere Schieber kann frei entlang den mit gestrichelten Pfeilen dargestellten Richtungen verschoben werden.	Mit dem Lagertyp Auf flacher Fläche legen Sie Null-Verschiebungen entlang den Richtungen Flächenrichtung 2 und Normal auf Fläche fest.
