Verformung – Optionen für "Kurve-zu-Kurve"

Die Verformung des Typs Kurve-zu-Kurve ist eine präzise Methode zum Verformen komplexer Formen, die einen Übergang von Anfangskurven zu Zielkurven aufweisen. Zu Anfangs- und Zielkurven zählen u. a. Flächenkanten, Oberflächen und Schnittkurven oder freie Skizzenkurven.

für eine Verformung des Typs Kurve-zu-Kurve.

für eine Verformung des Typs Kurve-zu-Kurve mit mehreren Kurven- und Kantensätzen.

Wenn die Zielkurven Flächen- oder Oberflächenkanten sind, kann der Verformungsübergang mit einem scharfen Übergang (Positionskontinuität) oder einem glatten Übergang (Tangentialitätskontinuität) abgestimmt werden.

Die Optionen des PropertyManagers zum Steuern der Verformungs-Features Kurve-zu-Kurve werden nachstehend beschrieben. Weitere Beispiele für Verformungen des Typs Kurve-zu-Kurve finden Sie unter Verformung – Beispiele für "Kurve-zu-Kurve".

Verformungskurven

• Anfangskurven . Legt die Anfangskurven des Verformungs-Features fest. Wählen Sie eine oder mehrere verbundene Kurven oder Kanten als Satz aus. Dabei kann es sich um einzelne Kurven oder Sätze von aneinanderliegenden Kanten oder Kurven handeln. bsp;

• Zielkurven . Legt die Zielkurven des Verformungs-Features fest. Wählen Sie eine oder mehrere verbundene Kurven oder Kanten als Satz aus. Dabei kann es sich um einzelne Kurven oder Sätze von aneinanderliegenden Kanten oder Kurven handeln.

• Satz[ n ]. Ermöglicht das Hinzufügen , Entfernen und Durchblättern von Sätzen zum Durchführen von Änderungen. Die Kurven können Teil eines Modells (Kanten oder Schnittkurven) oder separate Skizzen sein.

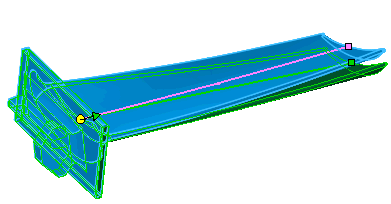

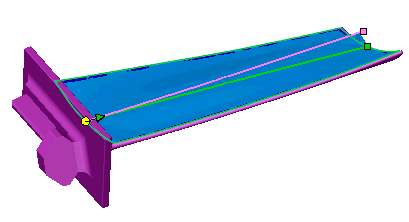

• Vorschau anzeigen. Zeigt Ergebnisse in der Vorschau an, entweder in der Ansicht "Drahtdarstellung" (deaktiviert) oder "Schattiert" (aktiviert). Um die Leistung bei großen und komplexen Modellen zu verbessern, wählen Sie diese Option erst aus, wenn Sie bereits alle anderen ausgewählt haben.

Bereich verformen

Sie können die Optionen Fixierte Kurven/Kanten/Flächen , Zu verformende Körper und Weitere Flächen, die verformt werden sollen je nach Geometrie des Modells und den gewünschten Ergebnissen in beliebigen Kombinationen verwenden. Wenn die ausgewählten Optionen miteinander in Konflikt stehen, setzt das zuletzt ausgewählte Element alle vorher ausgewählten, widersprüchlichen Elemente außer Kraft. Wenn Sie z. B. eine Fläche zum Verformen festgelegt haben und dann diese Fläche als fixiert festlegen, wird die Fläche fixiert.

• Fixierte Kanten. Verhindert, dass ausgewählte Kurven, Kanten oder Flächen verschoben werden. Wählen Sie im Grafikbereich die fixierten Kanten und weitere Flächen zum Verformen aus. Wenn Fixierte Kanten deaktiviert ist, können nur Körper ausgewählt werden.

• Gleichförmig. Mit dieser Option wird versucht, Merkmale der ursprünglichen Form während der Verformungsoperation beizubehalten. Mit Gleichförmig kann die Lösung bestimmter Verformungsoperationen des Typs Kurve-zu-Kurve unterstützt werden, mit denen Formen mit herausragenden, scharfen, kantigen Merkmalen erstellt werden.

  für Verformung, bei der Gleichförmig einmal aktiviert und einmal deaktiviert ist

• Fixierte Kurven/Kanten/Flächen . Verhindert, dass die ausgewählten Kurven, Kanten und Flächen verformt und verschoben werden.

für Fixierte Kurven/Kanten/Flächen

• Wenn sich die Anfangskurven innerhalb der geschlossenen Kontur befinden, wird die Verformung auf die Kontur beschränkt.

• Wenn sich die Anfangskurven außerhalb der geschlossenen Kontur befinden, wird innerhalb der Kontur kein Punkt verformt.

• Weitere Flächen, die verformt werden sollen . Ermöglicht das Hinzufügen bestimmter Flächen zum Verformen. Wenn keine Flächen ausgewählt sind, ist der ganze Körper betroffen.

  für Weitere Flächen, die verformt werden sollen

  Wenn es sich bei den Anfangskurven um Skizzenkurven (keine Flächen- oder Oberflächenkanten) handelt, müssen Sie Zu verformende Körper or Weitere Flächen, die verformt werden sollen auswählen.

• Wenn Sie eine fixierte Kante oder einen Körper auswählen, wird der ganze Körper verformt.

• Verformungsradius (verfügbar, wenn Fixierte Kanten deaktiviert und Gleichförmig aktiviert ist). Erstellt eine dem Biegen ähnliche Verformung, wobei der Wert für Verformungsradius zur Ermittlung des durch die Verformung betroffenen Bereichs verwendet wird. Der betroffene Bereich wird mit Hilfe des Wertes für Verformungsradius durch Austragen einer radialförmigen Basis entlang der Anfangskurven berechnet.

für die Art und Weise, in der der Wert für Verformungsradius sich auf die Form in der Verformung des Typs Kurve-zu-Kurve auswirkt.

• Zu verformende Körper . Verformt Körper. Verwenden Sie diese Option, wenn die Anfangskurven nicht Teil einer durchgehenden Fläche oder Oberfläche (Skizzenkurven) sind oder mehrere Körper verformt werden sollen.

  für Zu verformende Körper

Bei einem Mehrkörper-Teil können Sie Zu verformende Körper hinzufügen, nachdem Sie den Anfangskörper festgelegt haben. Nur die ausgewählten Körper werden verformt.

Formoptionen

bsp; für Steifigkeitsstufen

Es wird zwischen drei Steifigkeitsstufen unterschieden:

• Formgenauigkeit . Steuert die Oberflächenqualität. In Bereichen mit hoher Krümmung ist die Standardqualität möglicherweise unzureichend. Wenn Sie die Genauigkeit durch Verschieben des Schiebereglers nach rechts erhöhen, können Sie die Erfolgsquote des Verformungs-Features erhöhen. Verschieben Sie den Regler nur bei Bedarf, da mit steigender Oberflächengenauigkeit die Leistung abnimmt.

für Formgenauigkeit

• Gewicht (nur verfügbar, wenn Fixierte Kanten aktiviert und Gleichförmig deaktiviert ist). Steuert den Grad des Einflusses zwischen zwei Optionen:

• • Fixierte Kanten. Gewichtet die Verformung in Richtung der Elemente, die unter Fixierte Kurven/Kanten/Flächen festgelegt werden.

  • Bewegliche Kurven. Gewichtet die Verformung in Richtung der Kanten und Kurven, die unter Verformungskurven als Anfangskurven und Zielkurven festgelegt werden.

für Gewichtungswert

• Begrenzung beibehalten. Gewährleistet, dass für Fixierte Kurven/Kanten/Flächen ausgewählte Begrenzungen fixiert sind. Deaktivieren Sie Begrenzung beibehalten, um die Option Bereich verformen zu ändern, Nur zusätzliche Flächen auszuwählen oder um zuzulassen, dass Begrenzungen verschoben werden.

für Begrenzung beibehalten

• Nur zusätzliche Flächen (verfügbar, wenn Begrenzung beibehalten deaktiviert ist). Bewirkt, dass die Verformung nur die Flächen betrifft, die für Weitere Flächen, die verformt werden sollen ausgewählt wurden. Die übrigen Flächen werden prinzipiell ausgetragen, um mit den zusätzlichen Flächen zusammenzustoßen.

für Nur zusätzliche Flächen

• Abstimmung. Ermöglicht Ihnen, unter Anwendung dieser Bedingungen die verformten Oberflächen oder Flächen auf die Kanten der Zieloberfläche oder -fläche abzustimmen.

• • Keine. Es wird keine Bedingung zum Angleichen angewendet.

  • Oberflächentangente. Gleicht Zielkanten von Flächen und Oberflächen mit einem glatten Übergang an.

  • Tangente umkehren. Ändert die Richtung des Oberflächen- oder Flächenübergangs von den Zielkurven oder -kanten aus.

für Optionen für Abstimmung

• Kurvenrichtung. Stimmt Zielkurven durch das Zuordnen von Anfangskurven zu Zielkurven unter Verwendung der Normale der Zielkurven ab, um die Verformung zu bilden.

für Kurvenrichtung
