TolAnalyst - Übersicht
TolAnalyst™ ist ein Toleranzanalysewerkzeug, mit dem die Auswirkungen von Toleranzen und Zusammenbaumethoden auf die Summierung der Bemaßungen zwischen zwei Features einer Baugruppe untersucht werden. Als Ergebnisse der Studie werden die minimale und maximale Summe aller Toleranzen, die minimale und maximale quadratische Summe (RSS) aller Toleranzen und eine Liste der beitragsleistenden Features und Toleranzen ausgegeben.
Um die Farbe für TolAnalyst Bemaßungen festzulegen, klicken Sie auf Optionen
, Systemoptionen, Farben. Klicken Sie unter Einstellungen Farbschema auf Beschriftungen, TolAnalyst Bemaßung.
TolAnalyst Studie
TolAnalyst führt eine als Studie bezeichnete Toleranzanalyse durch, die in vier Schritten erstellt wird:
-

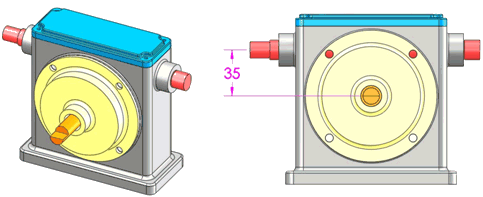

Messung. Legen Sie die Messung, d. h. einen linearen Abstand zwischen zwei DimXpert Features, fest.
-
Baugruppensequenz. Wählen Sie einen Satz von Teilen aus, um eine Toleranzkette zwischen zwei Mess-Features zu erstellen. Die ausgewählten Teile bilden die "vereinfachte Baugruppe".
-
Baugruppen-Zwangsbedingungen. Legen Sie fest, wie die einzelnen Teile in der vereinfachten Baugruppe platziert oder mit Zwangsbedingungen versehen werden.
-
Analyseergebnisse. Berechnen und überprüfen Sie die minimale und maximale Summe des schlimmsten Falls aller Toleranzen.
Erstellung einer TolAnalyst Studie:
-
Verwenden Sie DimXpert für Teile, um den Teilen einer Baugruppe Toleranzen und Bemaßungen hinzuzufügen.
-
Öffnen Sie die Baugruppe.
-
Klicken Sie auf der DimXpert Symbolleiste auf TolAnalyst Studie
, oder wählen Sie Extras, DimXpert, TolAnalyst Studie.
Der erste von vier PropertyManagern wird geöffnet.
Um die TolAnalyst Studie zu speichern und schließen, klicken Sie in einem TolAnalyst PropertyManager auf
. Bearbeiten Sie die Studie, um zu den gespeicherten Daten zurückzukehren und die Analyse fortzusetzen.
-
Führen Sie die vier Schritte zur Erstellung der Studie aus.
Bearbeiten einer TolAnalyst Studie:
-
Öffnen Sie die Baugruppe mit der Studie.
-
Klicken Sie im DimXpertManager mit der rechten Maustaste auf die Studie, und wählen Sie Feature bearbeiten aus dem Kontextmenü.
Um eine Studie zu kopieren, klicken Sie im DimXpertManager mit der rechten Maustaste auf die Studie, und wählen Sie Kopie hinzufügen aus dem Kontextmenü.
